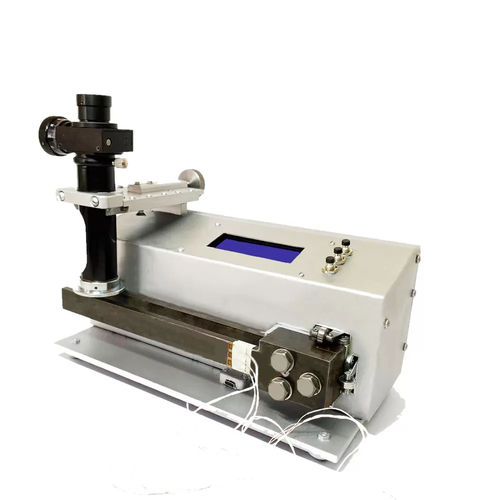

加工校正器 TFGD-4001

コンパクト手動式

TFGD-4001は、ガスタービンやターボジェットエンジンの部品を実物大で直接試験するために使用される、あらゆるタイプのひずみゲージの動的校正に使用されます。あらゆるタイプのベンチテスト（静的、動的）のひずみゲージの校正に使用できます。別の用途としては、ひずみゲージ（ハーフブリッジまたはフルブリッジ回路で接続）からの電気信号の変換係数を、試験対象物で発生する機械的な量で決定することが考えられます。 TFGD-4001は、コンパクトな矩形の金属製ハウジングで製造されています。 音叉軸の振動振幅の測定は、リニアリムを備えた外部光学オキュラーを使用して目視で行われます。 音叉は一義的に取り付けられるため、手動による焦点調整が不要です。 TFGD-4001のフロントパネル内側には、12チャンネルのひずみゲージ接続用板バネコネクターがあります。また、リード線コイルを配置するための特別なポケットがあり、操作中にリード線コイルが巻き戻され、干渉が発生するのを防ぎます。フロントパネルの外側には、試験機用コネクター、振幅固定スイッチ、電源スイッチがあります。電源コードとアース端子はリアパネルにあります。 納品セットには、AISI 4340級鋼製の音叉が1本またはそれ以上（注文に応じて）含まれており、3本のM8ネジで固定されています。各音叉には卒業証明書が付属しています。発振周波数の同一性は、製造工程で音叉の半分の厚みを選択し、正確に研磨することによって達成されます。 音叉の特性 - 音叉基部の張力 0.5 - 10 kg/mm2 - 測定変形精度 ±10ppm 相対ひずみ
