電圧データ取り込みシステム HiCORDER MR series

速度トルク湿度

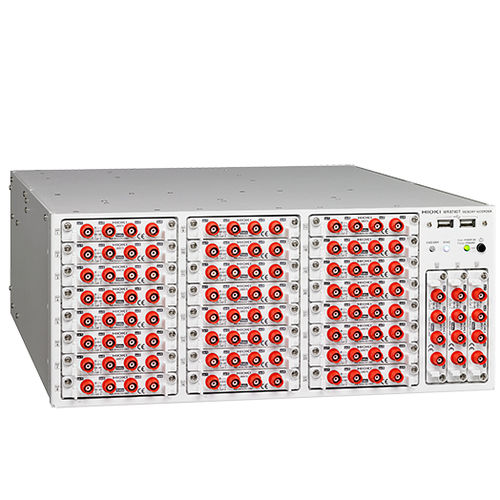

メモリーハイコーダ ＭＲ８７４０Ｔ 最大108チャネル108アナログチャンネル、検査データ転送時間をゼロに短縮 概要 MR8740T（MR8740-50）は、最大108チャネルの高速多チャネル測定を実現するラックマウント型データ収集システムです。 プラグアンドプレイ入力ユニットを使用してシミュレーション信号を生成し、同時に記録することができるため、車両のECU（Electronic Control Unit）などの多信号デバイスの評価に最適です。 主な特徴 - ECUなどの高性能基板の多点検査に最適です。 - 108chアナログ→96chアナログ＋48chロジック入力 - 外部メディアへの保存時間を従来方式に比べて最大1/100に短縮 - 全チャンネルで20 MS/s同時サンプリング - すべてのアナログ入力が絶縁された安全な測定 - マルチチャンネル波形を重ならずに表示するための4Kモニタに対応しています。 - 4ch アナログユニット U8975、4ch DVM ユニット U8991 で 4ch を 1 台で測定します。 - 定電圧、定電流、模擬抵抗の生成（VIR ジェネレータユニット U8794 ECUテスト ECUには大量かつ多種多様なセンサーが接続されています。MR8740Tは、これらのセンサーをシミュレーションするための信号発生ユニットを搭載することができます。 シミュレーション結果を計測ユニットで同時に計測することで、信号生成から計測までを1台で行うことができます。また、U8794 VIR GENERATOR UNITには抵抗出力があり、サーミスタ回路のテストが可能です。 シミュレーションされた信号を必要とするテストに最適 ECU試験装置として使用する場合、電子部品の試験や機器のメンテナンスに欠かせない各種センサからの模擬信号を発生させます。
