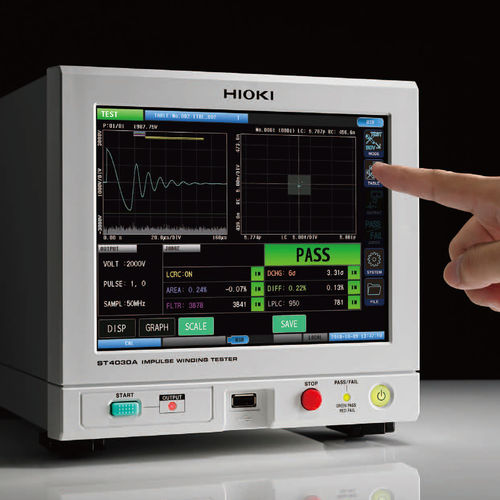

分離電圧パルス試験機 ST4030A

ステータ巻線用ローター

インパルス巻線試験機 st4030a 応答波形の定量化による組立状態での回転子巻線の絶縁品質と劣化の診断 ST4030Aは、電動機巻線メーカーが品質向上のために必要とする抵抗計と絶縁耐力試験の両方の機能を兼ね備えたインパルス巻線試験機（サージ試験機）です。 電気自動車や自動運転技術の普及に伴い、より信頼性の高いモータ巻線のニーズに対応します。 主な特徴 - 以前は検出できなかった欠陥を特定する - 波形を高精度に検出（200MHz高速サンプリング×高12bit分解能）。 - 応答波形をLC値とRC値に定量化することで、単一故障ターンを識別します。 - ノイズに隠れた微細な部分放電を検査することで、モータ巻線間の絶縁不良（疑似ショート）を診断します（オプション）。 測定項目 - インパルス電圧を印加したときに得られる応答波形の定量化（LC値、RC値）、合否判定 - AREA値、フラッター、ラプラシアンなどを用いた波形判定が可能 - 絶縁破壊電圧試験機能搭載 印加電圧 100V～4200V（設定分解能：10Vステップ 最大印加エネルギー：約88mJ テスト可能なインダクタンス範囲 10 μH～100 mH
