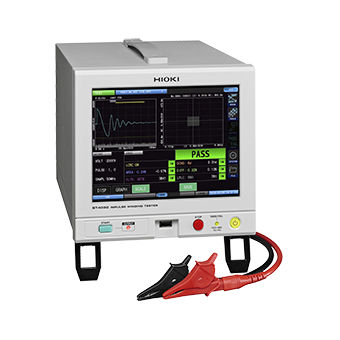

絶縁試験機 ST4030

ステータ巻線用ローターデジタル

インパルスワインディングテスター ＳＴ４０３０ 応答波形の定量化による組立状態での回転子巻線の絶縁品質と劣化の診断 概要 ST4030は、電動機巻線メーカーが品質向上のために必要とする抵抗計と絶縁耐力試験の両方の機能を兼ね備えたインパルス巻線試験機です。 電気自動車や自動運転技術の普及に伴い、より信頼性の高いモータ巻線のニーズに対応します。 主な特徴 - 以前は検出できなかった欠陥を特定する - 波形を高精度に検出（200MHz高速サンプリング×高12bit分解能）。 - 応答波形の定量化による単一故障ターンの特定 - ノイズに隠れた微細な部分放電を検査することで、モータ巻線間の絶縁不良（疑似ショート）を診断します（オプション）。 日置 ST4030 インパルス巻線試験機入門動画 インパルス巻線試験機ST4030は、コイルを測定したときの応答波形からLC特性とRC特性を識別します。 回路定数値を定量的に扱うことができるため、数値データからコイルの合否判定の閾値を明確に定義することができます。 また、試験結果が数値であるため、品質管理の方法として統計的にデータを活用することができます。 各故障から蓄積されたデータを上流工程にフィードバックすることで、巻線の不適合につながる状態を予測し、将来の不良防止に貢献することができます。
