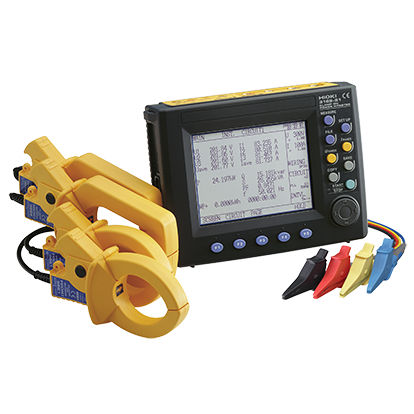

有効電力電力計 HiTESTER 3169

無効電力皮相電力携帯型

クランプオンパワーハイテスタ 3169 4回路までの需要測定と同時高調波解析 概要 日置電機の携帯型電力計・分析計は、単相から三相までのラインを高精度・高精度で測定するクラス最高の電力測定器です。3169は、電圧、電流、電力、力率、積算電力（ワット数）などの基本的な電気的パラメータはもちろんのこと、エネルギー管理に重要なデマンドや高調波を測定するために設計されたクランプ式電力計です。 主な特徴 - 同一の電圧線路を共有する需要波形と高調波波形を4回路で同時に測定します。 - PCカードへのデータ保存が可能 - 高速・連続処理により、個々の波形を測定します。 - アナロググラフ記録用高速D/A出力（型式：3169-21 基本仕様（精度は1年保証、調整後精度は1年保証 測定ラインと回路数 - 単相2線（4回路）、単相3線（2回路）、三相3線（2回路または1回路）、三相4線（1回路 注：50または60Hz、および同じ電圧ラインを共有すること 測定項目 - 電圧、電流、能動/無効/見かけ電力、能動/無効電力積分、力率、周波数、高調波波形値（40次まで）、測定項目 - 電圧、電流、能動/無効/見かけ電力、能動/無効電力積分、力率、周波数、高調波波形値（40次まで 測定範囲 - [電圧] AC150.00V～600.00V、3レンジ、[電流] AC500.00mA～5.0000kA（使用中の電流センサによる）、[電力] 75.000W～900.00kW（電圧、電流範囲、測定ラインの組み合わせによる 基本精度 - AC 電圧: ±0.2 % rdg. AC 電流: ±0.2 % rdg. ±0.1 % f.s. + 電流センサ精度
