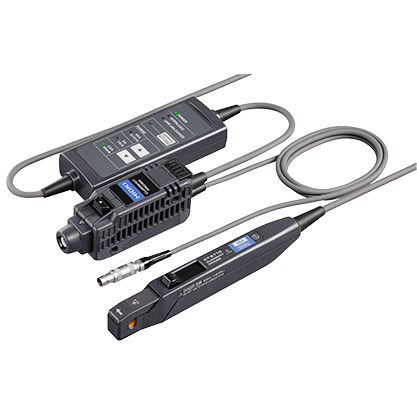

電流プローブ CT67 series

高感度高速

現在の調査 ＣＴ６７１０ 単一のプローブで突入電流、マイクロ電流、高速電流を捕捉 概要 ハイオクのフラットバンド幅電流プローブは、メモリハイコーダや高性能オシロスコープに最適なクラス最高の電流センサです。CT6710は3レンジの高感度電流プローブで、DC～50MHzの広い帯域幅と200μA～30Aの入力を備え、スイッチング電源、インバータ、モータコントローラなどの開発において、定常電流から過渡電流まで幅広い電流範囲の信号を捕捉できます。 主な特徴 - 30A、5A、0.5Aの3つのレンジを1つのプローブで実現しました。 - 広帯域。 ワイドバンド：DC ～ 50 MHz (-3 dB) - 高いS/N比と10倍の出力レートを実現しています。オシロスコープの最大電圧感度設定1mV/divで100μA/divで波形を観察します。 - オシロスコープのBNC入力端子に直接接続 *1 - また、ご利用いただけます。 CT6711電流プローブ（DC～120 MHz帯域幅） - また利用可能: CT6711電流プローブ（DC～120 MHz帯域幅） - また利用可能: CT6711電流プローブ（DC～120 MHz帯域幅 30 A、5 A、および0.5 Aの3つのフルレンジで幅広い電流測定スペクトルを実現 0.5～30Aの幅広い動作条件で電流をモニタします。 終端ボックスのRANGEキーを押すだけでレンジを切り替え、突然の突入からゆっくりと動く消費電流、低エネルギーデバイスの微小電流まで、すべてを1台のデバイスで分析します。 過大な入力から保護する機能を内蔵 定格値を超えて入力された場合は、警告表示が点滅して警告します。また、誤ったレンジを選択して、そのレンジの定格電流を超える電流信号を入力した場合、過熱による破損を防止する機能です。
