フラックスゲート電流センサー CT6 series

固定式ACDC

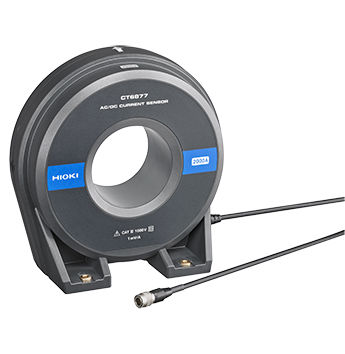

AC/DC電流センサ ＣＴ６８７７ 高精度測定のハードルを上げる 概要 日置電機のパススルーAC/DC電流センサは、パワーメータ、メモリハイコーダ、高性能オシロスコープなどに使用されるクラス最高のデバイスです。CT6877は1MHz/2000AのDC/DC電流センサで、次世代機器のインバータ電力変換効率の評価に最適です。 CT6877は、大電流化・高周波化が進む電気自動車やハイブリッド車に使用されるインバータモータを適切に評価するための必須条件である、広い周波数帯域と優れた耐ノイズ性を実現しています。 CAT III 1000 V 主な特徴 - EV、HEV試験などのアプリケーションに対応するため、2000Aの大電流を簡単に測定できます。 - シールドの強化による耐ノイズ性能の向上により、ノイズに埋もれた電流を正確に測定できます。 - フラットな周波数特性とCMRR性能で高精度測定を実現 - これまで以上に強化された耐環境性能により、-40～85℃の環境下でも測定可能 - 基本精度±0.04％、位相精度±0.1°の向上 - DC～1MHz（振幅）の優れた周波数特性を有しています。 - バッテリーの充放電測定から、太陽光発電や燃料電池評価などのインバータの二次側まで、幅広い用途に対応します。 - オシロスコープやメモリハイコーダ、センサユニットと組み合わせて波形をモニタできます。 基本仕様（精度は1年保証、調整後精度は1年保証 定格電流 - 2000 A AC/DC 最大許容入力 - ディレーティング範囲内（規定の範囲内で最大±3200Apeakまで） 最大許容入力 - ディレーティング範囲内（規定の範囲内で最大±3200Apeakまで
