DC電流源 CT686 series

AC

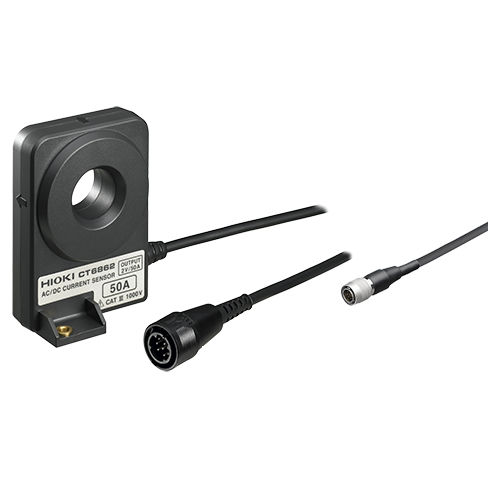

AC/DC電流センサ CT6862-05 広い動作温度範囲と高精度な電流測定を実現 概要 日置電機のパススルーAC/DC電流センサは、パワーメータ、メモリハイコーダ、高性能オシロスコープなどに使用されるクラス最高のデバイスです。CT6862はDC～1MHz/50Aの電流センサで、スイッチング電源、インバータ、パワーコンディショナなどからの電流信号の取り込みに最適です。 CAT III 1000 V 主な特徴 - 超高精度、±0.05%振幅精度、±0.2°位相精度 - 広帯域 DC～1 MHz の優れた周波数特性を有しています。 - 電気自動車・ハイブリッド自動車の分野での応用 - 広い動作温度範囲(-30℃～85℃)で自動車のアプリケーションに適しています。 - 太陽光発電や燃料電池の評価に最適で、電池の充放電やインバータの二次側の測定に最適です。 - オシロスコープやメモリーハイコーダで使用する波形観測用（SENSOR UNITと併用）。 基本仕様（精度は1年保証、調整後精度は1年保証 定格電流 - 50 A AC/DC 最大許容入力 - 100 A rms (ディレーティングが必要) 周波数特性 - 振幅。DC～1 MHz 位相。DC～300kHz 振幅・位相精度 - DC ±0.05 % rdg. ±0.01 % f.s. (位相: 未定義) 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. 1 MHzに定義 出力電圧 - 2 V /定格電流値 (センサユニットで電圧出力、入力抵抗1MΩ以上のデバイスで使用) 最大定格接地電圧 - AC/DC 1000 V (50/60 Hz、CAT III) コア径 - φ24mm（0.94インチ
