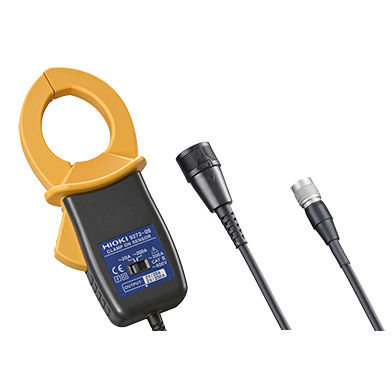

AC/DCクランプ式電流計 9272-05

携帯型測定用

クランプオンセンサー 9272-05 インバータ制御装置などの低周波での交流電流測定に最適 概要 日置電機の電流センサは、パワーメータやメモリハイコーダ、高性能オシロスコープなどに使用されるクラス最高のデバイスです。9272-10/9272-05は、インバータなどの低周波機器の測定に最適な1Hz～100kHzの交流電流センサです。 CAT III 600V 主な特徴 - インバータ制御機器の電流・電力試験に適した低周波・位相特性に優れています。 - 高調波解析、FFT解析、波形モニタリングに最適な1 Hz～100 kHzの広い周波数帯域幅 (ACのみ) 基本仕様（精度6ヶ月保証、調整後精度6ヶ月保証 定格電流 - 20 A AC、または200 A AC（選択可能 最大許容入力 - 50 A rms (20 A レンジ時)、300 A rms (200 A レンジ時) 周波数特性 - 1 Hz (±2 % rdg. ±0.1 % f.s.) ～ 100 kHz (±30 % rdg. ±0.1 % f.s.) 振幅と位相の精度 - 振幅: ±0.3 % rdg. ±0.01 % f.s. 位相: ±0.2 ° (45～66 Hz) 出力電圧 - 2 V/20 A 定格電流範囲、または 2 V/200 A 定格電流範囲 (センサユニットで電圧出力、入力抵抗1MΩ以上のデバイスで使用) 最大定格接地電圧 - 600 V rms (CAT III) コア径 - φ46mm (1.81インチ) 電源 - ±11V～±15V DC（AC100～240Vに対応したセンサユニット経由で供給 消費電力-5VA Max.(200A測定時)
