高電圧絶縁試験機

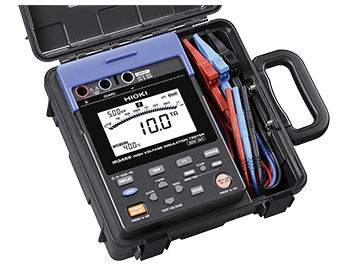

アイアール3455
最大5kV試験電圧 - 最大10テラオームの絶縁抵抗試験
概要
日置電機の絶縁抵抗計・メガオーム計は、頑丈なケースやリード線収納部を内蔵したオールインワンタイプの絶縁抵抗計です。IR3455は、250V~5000Vの5レンジ、最大10TΩの絶縁抵抗測定が可能なデジタル絶縁抵抗計です。 バーグラフ、内蔵メモリ、リーク電流および電圧試験、DARおよびPI計算機能などの高性能機能を備え、現場での絶縁試験に関連する作業時間の短縮に貢献します。
主な特徴
- 高圧機器(変圧器、ケーブル、モーターなど)の絶縁を測定する。
- 広い試験電圧範囲、DC250Vから5.00kVまで
- 広い測定絶縁範囲、最大10TΩまで
- PI(偏光指数)とDAR(誘電体吸収率)を自動計算して表示します。
- 手書きメモを減らすデータメモリ機能
- 明るいLED光度計
- 拡張された動作温度範囲 -10 ℃から50 ℃まで
基本仕様(精度は1年保証、調整後精度は1年保証
試験電圧 - 250V~5.00kV DC, (250V~1kVの間で25Vステップ、1~5kVの間で100Vステップで可能)
測定範囲 - 0.00 MΩ~500 GΩ (250 V)
0.00 MΩ~1.00 TΩ (500 V)
0.00 MΩ~2.00 TΩ (1 kV)
0.00 MΩ~5.00 TΩ(2.5 kV
0.00 MΩ~10.0 TΩ (5 kV)
測定電流-1mA(試験電圧250V~1.00kV)、0.5mA(試験電圧1.10kV~2.50kV) 0.25mA(試験電圧2.60kV~5.00kV)、短絡電流-2mA以下
抵抗値範囲 - 10 MΩ~10 TΩ、7レンジ(オートレンジ
---
