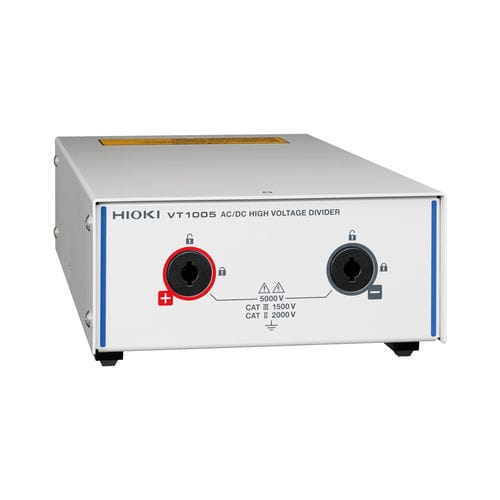

電圧分割器 VT1005

高電圧

最大5000Vの高電圧を安全に測定可能 0.1%オーダーの効率改善効果を検出することが可能 鉄道や電力系統のアプリケーションで使用されるインバータは、高電圧の電力を変換します。その変換効率を測定するためには、1000V以上の電圧を測定する必要があります。VT1005は5000Vまでの電圧を分圧してパワーアナライザに出力します。高効率インバータの効率を高精度に測定するためには、DCから高周波までの電力を正確に測定できることが必要です。VT1005は優れた周波数平坦性により、基本波からスイッチング周波数成分までの正確な測定が可能です。 主な特長 最大入力最大入力電圧 5000 V (*1) 2000 V CAT II 1500 V CAT III 測定精度 ±0.08% (DC) ±0.04%（50/60ヘルツ） ±0.17％（50キロヘルツ） 周波数平坦度 ±0.1% 振幅帯域 200kHz Typ. ±0.1° 位相帯域 500 kHz Typ. (*2) 測定帯域 DC～4 MHz (-3 dB) 耐ノイズ性 CMRR 80 dB Typ. (100 kHz) 差動入力方式
