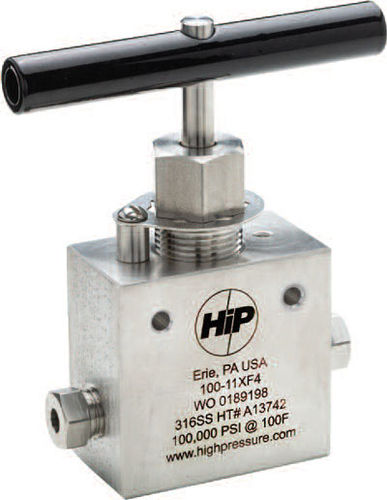

手動式バルブ XF series

調整用ねじ式シート

1/4"、3/8"、9/16 "外径のチューブに対応する高圧接続（円錐型およびネジ型）です。 先端が回転しないステムを使用しているため、バルブシートの寿命が長くなっています。頑丈な「ロール式」ステムデザインを以下に示します。 チューブ用グランドとカラーは、特にご指定のない限り、各バルブに付属しています（グランドとカラーは 61 ページに記載）。 材質は、バルブ本体には 316 と 17-4 ステンレス鋼、下部ステムには工具鋼を使用しています。バルブパッキンはテフロン製です。 対応する継手（エルボー、ティー、クロスなど）は 59 ページに示されています。 外径1/4 "チューブには、弁座交換可能なバルブがあります。これらのバルブは、二方アングルバルブ（下図）と同じボディスタイルと寸法が特徴です。ご注文の際は、対応する二方弁のカタログ番号に "R "を付けてください（例：100-12XF4R）。 バルブの特徴 非回転式スロットステムデザイン ステムネジより下にパッキン 316 Ss高張力ボディ ポジティブグランドロック装置 ステム調整不要 黒色Tハンドル チューブサイズ1/4"～9/16"
