流量増幅器

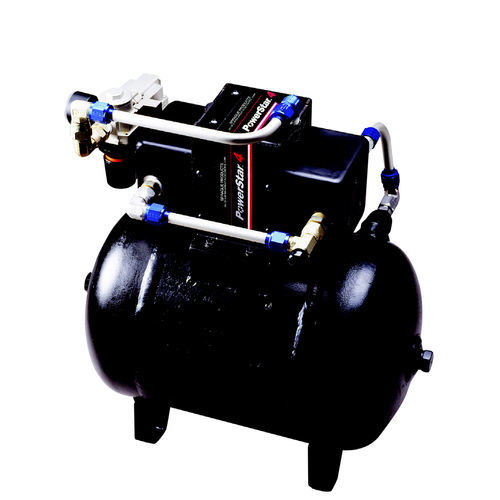

実線は駆動空気圧を変化させた場合のおおよその流量を示す。点線は、空気消費量（scfm）を示します。 すべてのエア駆動エアアンプは、わずかな内部リークを克服し、エアモータ部の空気選択弁を作動させるのに十分な供給量であれば、少ない空気量で動作します。 注：ほとんどのエアコンプレッサーは、100 psiで1馬力あたり4-5 scfmの圧縮空気を生成します。例として、6.8 bar（100 psi）の駆動空気で、空気増幅器は14 bar（200 psi）の動作圧力で30 scfmを消費し、3.5 scfmの出力フローを生成します。 *注：31.5bar（450psi）を超えるアプリケーションについては、工場にご相談ください。 注：ダブルエンドユニットのストール状態は、エアモーター圧力をプリチャージより10％低く調整することにより、最も良好に保たれます。注：ほとんどのエアコンプレッサーは、100 psi で 1 馬力あたり 4-5 scfm の圧縮空気を生成します。例として、6.8 bar（100 psi）の駆動空気で、エアアンプは14 bar（200 psi）の動作圧力で30 scfmを消費し、3.5 scfmの出力流量を生成します。 注：31.5bar（450psi）以上のアプリケーションについては、工場にご相談ください。注：ダブルエンドユニットのストール状態は、エアモーター圧力をプリチャージより10%低く調整することで最適になります。 PowerStar™ 4エアアンプは、差動面積の原理を応用して高い出力圧力を発生させます。大面積のエアモーターピストン（10-125psiの低圧で空気駆動）が、入力される空気圧を増幅する小面積のエアピストンを駆動することを特徴としています。
