ガス圧力ブースター GBS series

酸素オイル圧縮空気用

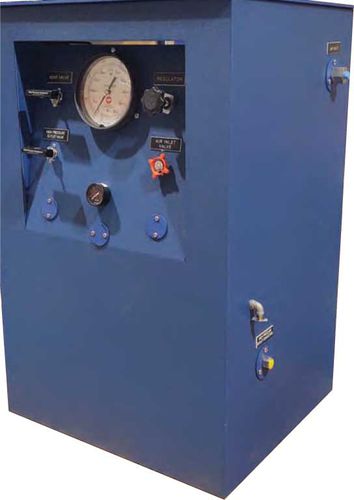

GBS-30型およびGBS-60型ガスブースターシステムは、完成品ですぐに使用することができます。必要なものは、ポンプ用の空気供給（約70psi）と圧縮ガスの市販の容器だけです。 スチール製コンソールは幅26インチ、奥行き24インチ、高さ40インチで、手動バルブ、エアレギュレーター、フィルターとルブリケーター、エアゲージ、高圧ゲージ、リザーバー、オイルフィルター、ポンプ、ガスブースター、関連の高圧チューブとフィッティングが含まれています。 操作は、ガスブースターの一端を加圧し、ブースターの反対側の端でガスを圧縮する、空気作動油圧ポンプによって行われます。そのために、ガス注入弁を開けて、ブースターのガス側をガスで満たすことができます。一方向にしかガスが流れないように、逆止弁が設置されています。ガス出口弁が開いた状態で、ブースターの油圧側を加圧するために油圧ポンプを作動させます。こうして、ブースター内でガスが圧縮されます。ストロークの終わりまでに必要な圧力に達しない場合は、ガスブースターを簡単に再利用して、さらにストロークを行うことができます。 これらのシステムのゲージは、ブースターの油圧側に接続されていることに注意してください。1対1の比率を持つモデルGBS-30では、ブースターのガス端の圧力を直接読み取ることができます。モデルGBS-60は30対1の比率で、ゲージはブースターのガス端の実際の圧力の30分の1（1/30）の読み取り値を表示します。ブースターのガス端に接続して、ガス圧を直接読み取るための追加のゲージを提供することができます。 ガス・ブースターの詳細は、117ページに記載されています。これらのシステムは、水素または酸素には使用しないでください。
