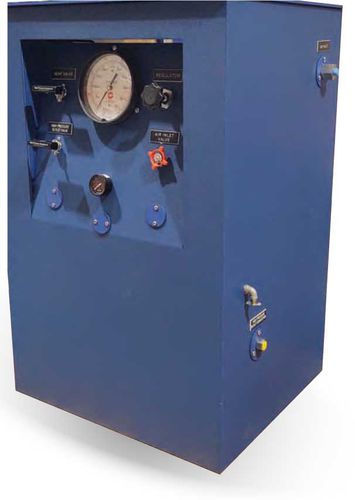

自吸式ポンプユニット PS-150

据え置き型産業用

PS-150 型ポンプシステムは、空気圧式油圧ポンプと増圧器により、最大 150,000psi の油圧を発生するように設計されています。10対1の比率の増圧器は73ページに詳しく図解しています。このシステムは、約80psiの空気供給装置を接続するだけで、すぐに使用することができます。 スチール製コンソールは幅26インチ、奥行き24インチ、高さ40インチで、手動バルブ、エアレギュレーター、フィルター、ルブリケーター、エアゲージ、高圧ゲージ、リザーバー、オイルフィルター、ポンプ（0-16000 psi）、関連高圧チューブ、フィッティングが含まれています。 0-20,000psiの圧力計は、10対1の比率を持つ増圧器の低圧側に接続されています。従って、インテンシファイアの高圧側の圧力は、ゲージの読みに10を掛けることで決定されます。なお、増圧器のパッキンによる摩擦のため、若干の変動があります。 空気圧式油圧ポンプは、バルブAおよびBを閉じた状態でシステムを16,000psiまで加圧し、増圧器ピストンは自動的に低圧側ストロークに位置します。バルブAおよびCを閉じた状態でバルブBを開き、ポンプがインテンシファイアの低圧端に加圧されます。これにより、増圧器の高圧側の流体は10対1の割合で加圧されます。増圧器が所定の圧力に達する前にストロークエンドに達した場合は、増圧器を再利用することができます。増圧器の出力は、1ストロークあたり約1.2立方インチです。
