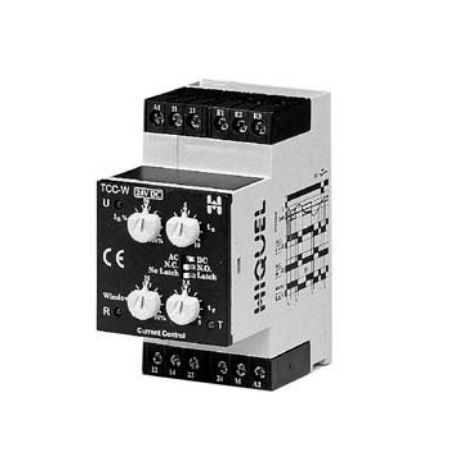

過電流監視継電器 TCC-W series

不足電流2NO/NCAC/DC

- 電源、接点、リアクション・タイマー用LEDインジケーター N.O.モードを選択した状態で電源電圧を印加すると、出力リレーがプルインし、タイミング期間tsがスタートします。 ラッチなし（オートリセット）機能付き電流制御 tsが終了した時点で、測定された電流がどちらかの方向にウィンドウを超えた場合、タイミング期間trが開始されます。trが終了した時点で、測定値がまだ設定値を超えていれば、出力リレーが切り替わります。 監視電流がヒステリシス設定値に達すると、出力リレーは直ちにリセットされます。 ラッチ（手動リセット）機能付き電流制御 tsの終了時、測定電流がどちらかの方向にウィンドウを超えると、タイミング期間trが始まります。 trの終了時、測定値がまだ設定値を超えている場合、出力リレーは切り替わり、測定電流がヒステリシス設定値に達してもこの状態を維持します。 リレーをリセットするには、外部リセット（S1）を操作する必要があります。 電源電圧変動 - 公称電圧 +10% / -15 周波数範囲 - 48 - 63 Hz デューティ・サイクル - 100 サージ開始遅延時間 - 0～10s 反応時間 - 0-5s リセット時間 - < 100ms
