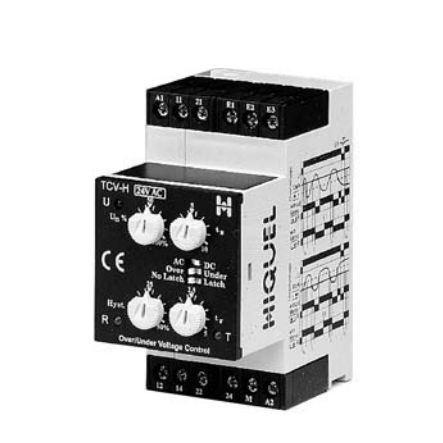

電圧下監視継電器 TCV-H series

過電圧2NO/NCAC/DC

- 電源、接点、リアクションタイマー用LEDインジケーター 電源電圧が印加されると出力リレーがプルインし、計時期間tsがスタートします。 ラッチなし（オートリセット）機能付き電圧モニター tsの終了時、測定電圧が設定値(Hyst)を超えると、計時期間trが開始します。trが終了しても測定値が設定値を超えている場合は、出力リレーが切り替わります。測定電圧がヒステリシス設定値に達すると、出力リレーは直ちにリセットされます。 ラッチ（手動リセット）機能付き電圧モニター。 ts.が終了し、測定電圧が設定しきい値を超えると、タイミング期間trが開始します。trが終了しても測定値が設定値を超えている場合、出力リレーは切り替わり、測定電圧がヒステリシス設定値に達してもこの状態を維持します。リレーをリセットするには、外部リセット（S1）を操作する必要があります。 電源電圧変動 - 公称電圧 +10% / -15 周波数範囲 - 48 - 63 Hz デューティ・サイクル - 100 起動サージ遅延 - 0 - 10s 反応時間 - 0 - 5s リセット時間 - < 100ms
