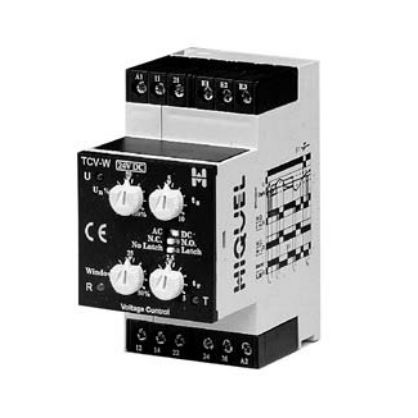

電圧下監視継電器 TCV-W series

過電圧2NO/NCAC/DC

- レベルとヒステリシスの調整 - 電源、接点、リアクション・タイマー用LEDインジケーター N.O.モードを選択した状態で電源電圧を印加すると、出力リレーがプルインし、タイミング期間tsが開始します。 ラッチなし（オートリセット）機能付き電圧モニター tsが終了し、測定電圧がどちらかの方向にウィンドウを超えると、タイミング期間trが開始されます。trが終了しても測定値が設定値を超えている場合、出力リレーは常時変化します。監視電圧がヒステリシス設定値に達すると、出力リレーは直ちにリセットされます。 ラッチ（手動リセット）機能付き電圧モニター tsの終了時に、測定された電圧がいずれかの方向にウィンドウを超えると、タイミング期間trが開始します。trが終了しても測定値が設定値を超えている場合、出力リレーは切り替わり、測定電圧がヒステリシス設定値に達してもこの状態を維持します。リレーをリセットするには、外部リセット（S1）を操作する必要があります。 電源電圧変動 - 公称電圧 +10% / -15 周波数範囲 - 48～63 Hz デューティ・サイクル - 100 サージ開始遅延時間 - 0 - 10s 反応時間 - 0 - 5s リセット時間 - < 1 00ms
