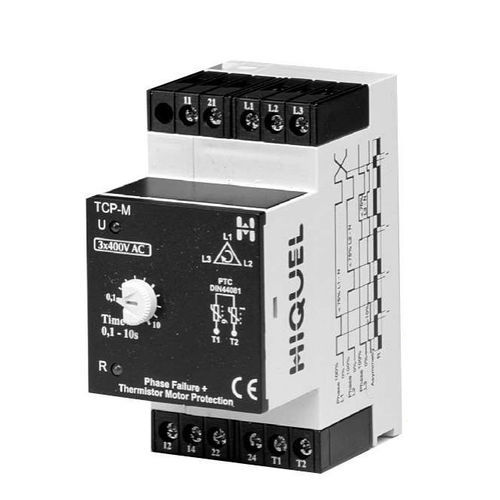

位相順序監視継電器 TCPM

温度2NO/NC三相

- 再生電圧が存在する状態で相不具合を検出 - 最大6個のPTCセンサーを直列に接続可能 - 固定非対称アラーム >10 - ニュートラル接続不要 - 調整可能なリアクションタイマー0.1～10秒 - 電源、リレー、リアクションタイマー用LEDインジケーター TCP-Mは、位相シーケンス、位相不良、位相非対称性を監視し、PTCセンサーと組み合わせてモーターやその他の機器の過熱保護に使用します。相順序が正しく、すべての相が検出され、入力T1 - T2のPTCセンサーの抵抗値が正しい範囲内にある場合、出力リレーが通電します。1相の損失（> Vn x 0.75 ）、または非対称の不均衡が10％以上検出された場合、またはPTCセンサーの抵抗値がトリガーしきい値（3100オーム）を超えた場合、反応時間が開始されます。 時間が経過すると、出力リレーが作動します。時間は0.1秒から10秒の間で調整可能で、さもなければ迷惑なトリップを引き起こす短時間の過渡電流を遮断するために使用されます。相L1、L2、L3が正しい範囲に戻り、センサーの抵抗値がリセットしきい値（1650オーム）以下になると、リレーは再び通電します。 制御リレーは、故障した相に再生電圧が存在する場合でも相故障を検出します（要求があれば検出しません）。
