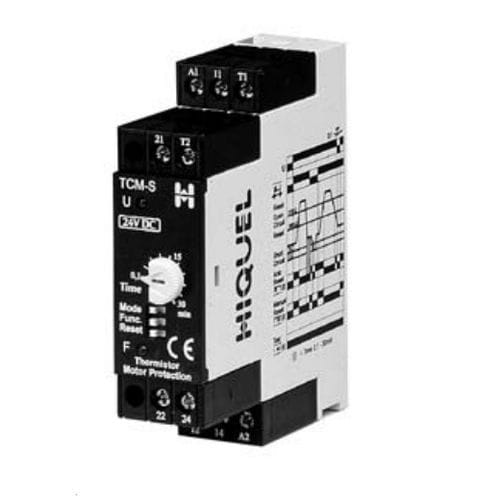

温度保護継電器 TCM series

2NO/NCAC/DCモーター

- 最大6個のPTCセンサーを直列に接続可能 - 故障ラッチ機能 - プローブの短絡および/または開回路検出 - 電源および出力リレー用LEDインジケーター TCMはPTCセンサー（DIN 44081）と共に使用し、モーターやその他の機器に恒久的な過熱保護を提供します。 1個のTCMリレーで最大6個のPTCを直列接続できます。PTCセンサーが公称温度に達すると、TCMは抵抗値の急激な上昇を信号に変換し、出力リレーRを切り替えます。 PTCをT1およびT2に接続する長いケーブルがシールドされていることを確認し、外部からの電磁波がセンサーの正しい機能を妨害することがないように注意する必要があります。 フロントプレートにあるDIPスイッチは、以下のいずれかを選択するために使用されます。 電源電圧変動 公称電圧 +10% / -15 周波数範囲 48 - 63 Hz デューティサイクル 100%
