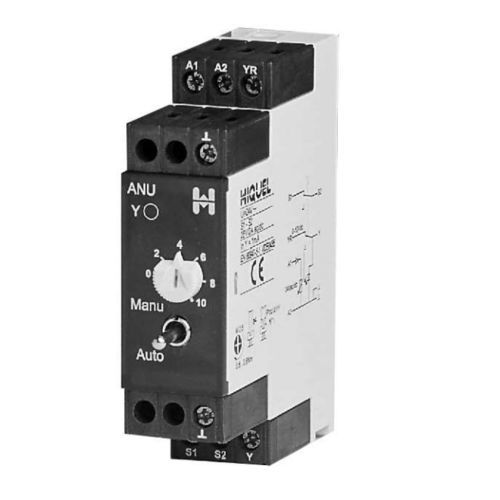

TIJNV/TUNCは、温度、速度、位置などの変数を制御するための0-1 OVまたは0-20mA信号を提供する自動制御システム(BMS、PLC、PC)で使用されます。
接点Sl-S2は "AUTO "位置で閉じています。
自動モード("AUTO")では、制御システム(端子YR & L)からのアナログ信号が被制御機器(比率1:1、端子Y & I)に再送信されます。
マニュアルモード(「MAN」)では、制御システムからのアナログ信号は分離され、ANU/ANIは、0~IOVまたは0~20mAで調整可能な信号(端子Y&)を注入します。
LED「Y」の輝度は出力信号レベルに比例します。
LED "Y "の明るさは出力信号レベルに比例します。
- 電源電圧 24V
- 手動または自動モード用フィードバック接点
- 短絡保護
- 出力レベルに比例するLEDインジケーター
---
