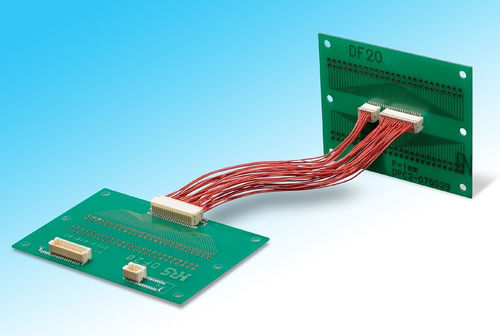

データコネクター DF20 Series

SMT電線対基板平行

1mmピッチ2列低背型多極基板対ケーブル用コネクタ 1. 狭ピッチ、低背設計 ピッチを1.0mmと狭ピッチにし、且つ嵌合高さを基板上ストレートタイプ 5.8mm、ライトアングルタイプ5.5mmの低背化を実現しました。 2. 有効嵌合長1mmを実現 低背でありながら有効嵌合長1mmを実現しました。 3. スリムサイズ 新設計の薄型補強金具の採用により、コネクタ外形寸法のスリム化を 実現しました。1.25mmピッチのDF13シリーズと比べ、コネクタ占有 スペースで30％の高密度化が図れます。 4. 吸着キャップ付 ストレートタイプヘッダーは5.4×4.6mmの吸着キャップ付で、 標準ノズルによる吸着が可能です。 5. 製品バリエーション ① 極数は、ストレートタイプヘッダーは、10、20、30、40、50極、 ライトアングルタイプヘッダーは、10、20、30、40極があります。 ② ストレートピンヘッダーには、基板位置決め用のガイドポストが 有るタイプ、無いタイプの2種類が有ります。 ③ ピンヘッダーは用途に応じてストレートタイプ、ライトアングル タイプからお選びいただけます。
