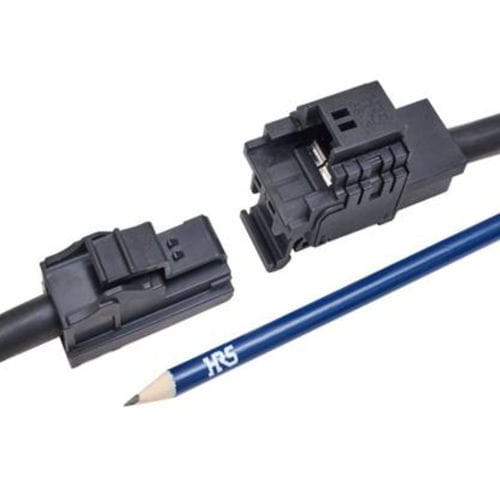

データコネクター EF1 Series

DIN平行圧着

ヒロセ電機は、産業用電源コネクタの小型化・高性能化に対応するため、EF1シリーズを発売しました。 EF1シリーズは、DINレールマウントタイプのインラインレセプタクル・プラグとパネルマウントタイプのインラインレセプタクル・プラグから構成され、いずれも定格電流160A（アンペア）までのハイパワー圧着コンタクトに対応しています。 革新的なコネクター設計により、圧着ケーブルをコネクターハウジングに挿入する際、素早く使いやすいワンステップ操作で行えます。 圧着コンタクトは、標準的な市販のJIS C 9711ハンドツールで簡単にケーブルに終端できます。 スナップインロックは、正しい嵌合と確実な接続を確認するためのポジティブな触感を提供します。内部スプリングコンタクトとコンタクトポイントのユニークな形状は、信頼性の高い安定した接続を維持するための最適な接触力を可能にします。 ハウジングは4つの異なる嵌合キーイングスタイルを備えており、複数のコネクタを使用する際の誤った嵌合を防ぎます。コネクタは、プラスまたはマイナスの接続を定義する赤色で利用可能です。 コンタクト位置1 定格電流160A（最大） 定格電圧AC/DC 1000V 動作温度: -25°C - +105°C 嵌合サイクル30 タイプインライン
