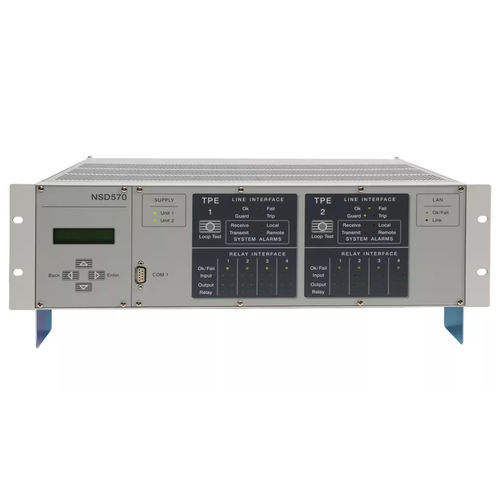

ネットワーク同期装置 NSD570

安全で途切れのない電力供給は、電力システムの信頼性の高い動作を保証する包括的な保護機能や制御機能の助けを借りて始めて可能になります。電力システムの複雑さと定格が増すにつれて、保護装置とシステムに対する要求も増すため、これらを損傷から保護し、電力システムの安定性を維持する必要があります。 通信リンクと連動した保護設備は、高電圧送電線、変圧器、リアクトル、および発電所のその他の重要な品目の故障を選択的に隔離する最良の手段を提供します。電力システムの故障および損傷を防止するために、テレプロテクションシステムは、コマンド信号を可能な限り最短時間で転送することによって、故障部品を選択的に切断できます。 NSD570は回線インターフェース一式を通じて、あらゆる種類の通信メディア上で保護コマンドを高速、高信頼、かつ安全に伝送することができます。 NSD570は、IEC 61850と従来のコンタクトタイプのインターフェースに対応しているため、従来の変電所とIEC 61850対応の変電所間でのGOOSEメッセージの交換が可能です。 アクセスと管理がしやすい ブラウザベースのヒューマンマシンインターフェース（HMI）により、システムの構成、操作、監視が容易になります。HMIアプリケーションプログラムと小さなWebサーバー（HMI570ユーザーインターフェース）がPCにすばやくインストールされます。HMI570の自己説明型メニューにより、システムを最短時間でセットアップして操作できます。 NSD570へのアクセスには、イントラネット、ウェブ、ローカルPC、統合LCDフロントパネルディスプレイなど、最適な方法が使用できます。 PCから機器への直接アクセスは、前面のシリアルポート、または背面のオプションのLANポートから可能です。 イーサネットポートを介して機器にローカルでアクセスする場合、またはイントラネット/インターネットを介してリモートでアクセスする場合は、オプションの管理インターフェースを使用できます。SNMPおよびVLAN IDと優先順位の設定に対応しています。この管理アクセスのセキュリティ保護のために、強化された暗号化/認証機能とユーザーアクティビティログが提供されます。個々のアカウントを設定でき、登録ユーザーには異なるアクセス権が割り当てられます。 変電所では、複数のNSD570をローカルステーションバス（RS-485）に接続できます。イントラネット/インターネットへの接続は、単一の管理インターフェースによって提供されます。このようなネットワークでは、すべてのNSD570は、一意のデバイスアドレスでアクセスできます。ローカルまたはリモートを問わず、機器への接続は、3レベルのパスワードID（管理者、変更、またはアクセス権の表示）によるユーザーログインによって常に保護されています。 変電所内のローカルアラームポーリングおよび、複数の変電所内のNSD570ネットワーク全体のアラームポーリングはHMI570の標準機能であるため、追加のネットワーク管理システム（NMS）は必要ありません。アクセス可能なすべてのNSD570ユニットのアラームは、例えば制御センター内のHMI570によってポーリングされ、1つの画面上に表示できます。 当然、統合SNMPエージェントは、アラームと機器情報を含む高レベルのNMSプログラムも提供できます。
