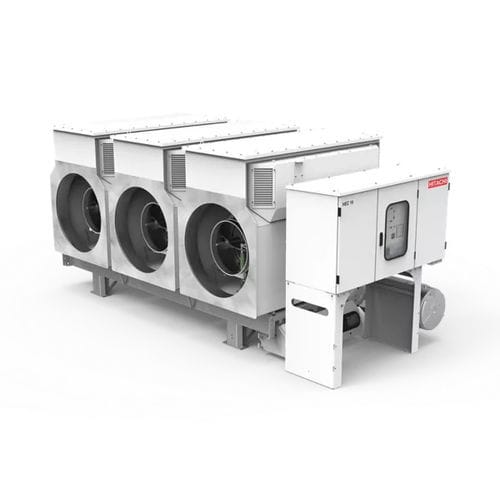

ジェネレーター用遮断器 HEC 10 series

熱磁気式ショート防止高性能

要求の厳しい発電所アプリケーションのための高性能システムソリューション HEC 10 GCBは、1,500MWまでの最も重要な発電機アプリケーションを保護するために、210kAまでの短絡電流を遮断するだけでなく、29,000Aまでの通常電流を流すことができるコンパクトな設計です。20年以上の実績のあるHEC技術に基づき、HEC 7/8/9型を強化し、以下の特徴を備えています： - 最新のGCB規格IEC/IEEE 62271-37-013の必須要件を上回る完全な型式試験済み。 - 日立エネルギーが特許を取得した最先端のパッシブ・ヒートパイプ技術に基づく、強化されたパッシブ冷却システム設計を搭載。 - GCBの全寿命を通じて安全な性能を提供するため、最も信頼性の高い*スプリング動作機構ファミリーのHMB-8を採用。 - 完全に組み立てられ、工場でテストされているため、設置や試運転にかかる時間とコストを大幅に削減可能 用途 - G2**クラスに準拠した要求の厳しい発電機用途 日立エネルギーが選ばれる理由 - 約20年にわたる日立エナジーの現場での成功経験を網羅した第3世代のHEC技術 - 最新のGCB規格IEC/IEEE 62271-37-013の必須要件を上回る完全な型式試験済み * CIGRE 2012で発表された論文A3-206による最も信頼性の高いスプリング作動メカニズム ** 定格発電機-電源短絡遮断電流のAC成分（交流）との非対称度が130％で、接点分離時に特徴付けられる定格発電機-電源短絡遮断電流を持つGCB用。
