究極のTEM試料作製ツールをめざして
最先端デバイスや高機能ナノ材料の評価・解析において、FIB-SEMはなくてはならないツールとなっています。
近年では、対象構造の微細化に伴い、より薄く、試料加工時のアーティファクトを避けた、TEM薄膜試料作製へのニーズが高まっています。

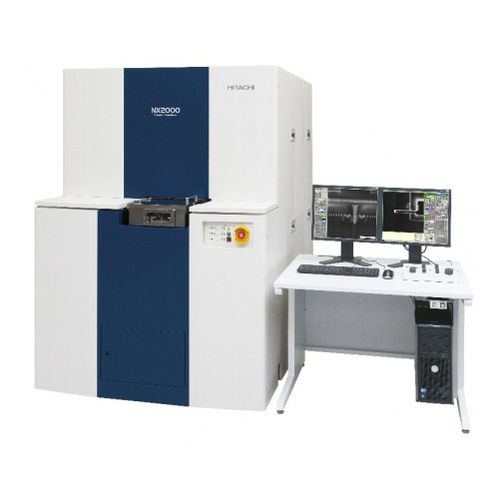

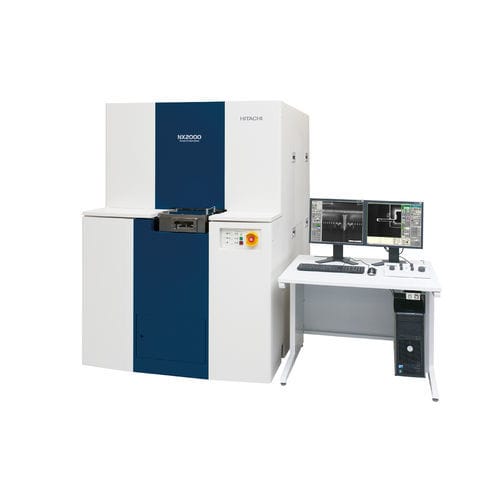

日立ハイテクでは、定評ある高性能FIB技術と高分解能SEM技術に、姿勢制御とトリプルビーム®*1(オプション)を組み合わせたNX2000を開発しました。
価格:お問い合わせください
取扱会社:株式会社 日立ハイテク
高コントラスト・リアルタイムSEM加工終点検知により、20 nm以下の超薄膜試料作製にも対応
FIB加工中のリアルタイムSEM観察*2例
試料:NANDフラッシュメモリ
加速電圧:1 kV
FOV:0.6 µm
姿勢制御技術(マイクロサンプリング®*2システム(オプション)+高精度・高速試料微動機構*)が、カーテン効果の抑制や均一な厚さの薄膜試料作製に寄与します
トリプルビーム®*1システム(オプション)が、FIB加工ダメージ除去のスキルレス化・高スループット化を推進します
この特許の記載内容は2014年7月現在のものです。特許の状況は審判等により変動する可能性があります。
