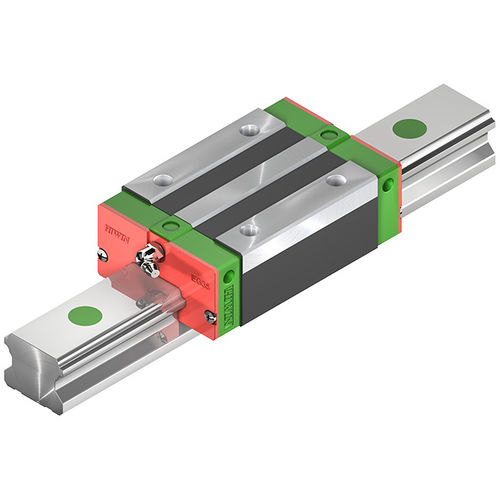

プロフィｰルレール上リニアガイド EG/QE series

4列再循環玉軸受け30 mm重荷重用

フラットなボールベアリングガイドで、特に設置スペースが限られた用途に適しています。EG/QEシリーズは、45°配列のボールトラックにより、あらゆる方向からの荷重に均等に対応します。SynchMotion™技術（ボールチェーン）により、EGシリーズはQEリニアガイドとなり、より高い移動速度、より長い再潤滑間隔、低動作音で改善された同期性能を実現します。適切なブロックは、各プロファイルレールのアクセサリーの下、またはメニューのブロックから直接見つけることができます。EG/QEリニアガイドウェイは、製品コンフィギュレーターで直接設定することもできます。CADデータや技術図面もこちらからダウンロードできます。 ハイブロック隣接する構造物を上から固定します。 フランジブロック隣接する構造物を上または下から固定します。 リニアガイドウェイシステムが移動中や停止中に過大な荷重や衝撃を受けると、軌道とボールの間に局所的な永久変形が生じます。この永久変形があるレベルを超えると、ガイドウェイのスムーズな動作に影響を及ぼします。基本的な定義によると、静定格荷重は、最も荷重がかかる接触点で0.0001×ボール直径の永久変形を引き起こす静荷重に相当します。この値は、各リニアガイドウェイシステムの表に記載されています。これらの表を用いて、設計者は適切なリニアガイドウェイシステムを選択することができます。リニアガイドウェイシステムが受ける最大静荷重は、静定格荷重を超えてはなりません。
