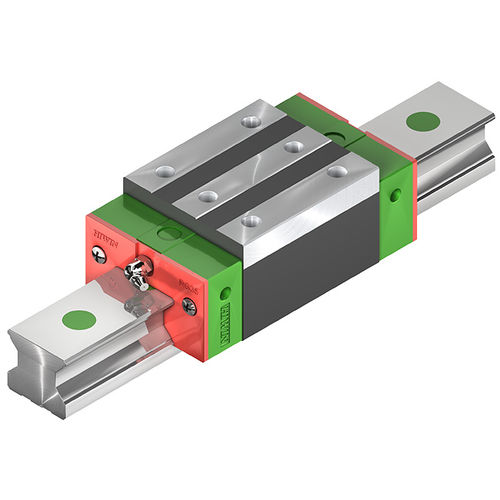

4列再循環ころ軸リニアガイド RG/QR series
65 mm重荷重用プロフィールレール上

4列再循環ころ軸リニアガイド
4列再循環ころ軸リニアガイド
4列再循環ころ軸リニアガイド
4列再循環ころ軸リニアガイド
4列再循環ころ軸リニアガイド
お気に入りに追加する
商品比較に追加する


特徴

技術
4列再循環ころ軸
サイズ
65 mm
その他の特徴
重荷重用, プロフィールレール上, 高硬度, 重量物用
レ-ルの長さ

最大: 5,600 mm
(220.47 in)

最少: 42 mm
(1.65 in)

レールの長さ

最大: 63 mm
(2.48 in)

最少: 15 mm
(0.59 in)

積載量

最大: 572,000 N

最少: 11,300 N

詳細

負荷容量とトルク負荷容量の点で最も高い要求があるヘビーデューティアプリケーション用のローラーガイドです。SynchMotion™ テクノロジー(ローラーチェーン)により、RG シリーズは QR リニアガイドウェイとなり、より高速な移動、潤滑間隔の延長、低動作音での同期性能の向上を実現します。適切なブロックは、各プロファイルレールのアクセサリーの下、またはメニューのブロックから直接見つけることができます。また、RG/QRリニアガイドウェイを製品コンフィギュレーターで直接設定することも可能です。CADデータや技術図面もこちらからダウンロードできます。 ハイブロック隣接する構造物を上から固定します。 フランジブロック隣接する構造物を上または下から固定します。 リニアガイドウェイシステムが移動中や停止中に過大な荷重や衝撃を受けると、軌道とボールの間に局所的な永久変形が生じます。この永久変形があるレベルを超えると、ガイドウェイのスムーズな動作に影響を及ぼします。基本的な定義によると、静定格荷重は、最も荷重がかかる接触点で0.0001×ボール直径の永久変形を引き起こす静荷重に相当します。この値は、各リニアガイドウェイシステムの表に記載されています。これらの表を用いて、設計者は適切なリニアガイドウェイシステムを選択することができます。リニアガイドウェイシステムが受ける最大静荷重は、静定格荷重を超えてはなりません。

---
