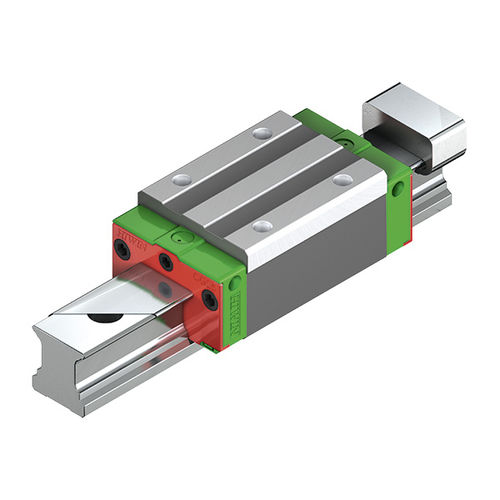

プロフィｰルレール上リニアガイド CG series

4列再循環玉軸受け45 mm

O-配列の標準シリーズで、オプションでカバーストリップ付き。CGボールベアリングガイドは、その高いモーメント荷重容量により、特に単軸アプリケーションに適しています。カバーストリップを使用することで、取り付け穴を塞ぐ手間を最小限に抑えることができます。最適化された潤滑コンセプトにより、CGシリーズは特にショートストロークのアプリケーションに最適です。適切なブロックは、各プロファイルレールのアクセサリから、または直接メニューのブロックから見つけることができます。また、製品コンフィギュレーターでCGリニアガイドウェイを直接設定することもできます。CADデータや技術図面もこちらからダウンロードできます。 ハイブロック隣接する構造物を上から固定します。 ローブロック隣接する構造物を上から固定します。 フランジブロック。隣接する構造物を上または下から固定する。 リニアガイドウェイシステムが移動中や停止中に過大な荷重や衝撃を受けると、軌道とボールの間に局所的な永久変形が生じます。この永久変形があるレベルを超えると、ガイドウェイのスムーズな動作に影響を及ぼします。基本的な定義によると、静定格荷重は、最も荷重がかかる接触点で0.0001×ボール直径の永久変形を引き起こす静荷重に相当します。この値は、各リニアガイドウェイシステムの表に記載されています。これらの表を用いて、設計者は適切なリニアガイドウェイシステムを選択することができます。リニアガイドウェイシステムが受ける最大静荷重は、静定格荷重を超えてはなりません。
