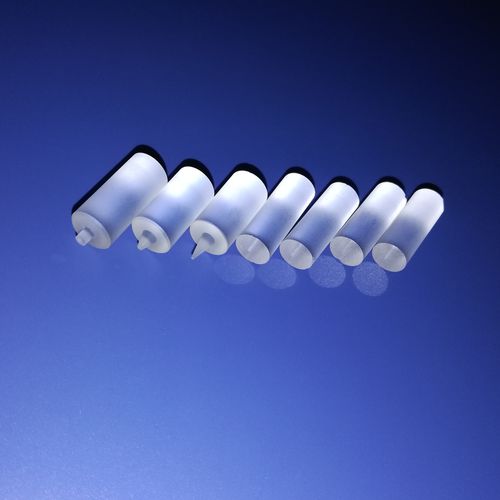

屈折率分布型マイクロ レンズ

円筒ガラス製コリメータ

グラデーションインデックス (GRIN) レンズは、放射状に変化する屈折率を持ち、光線がレンズを通る正弦波伝搬経路をたどります。 特定の作動距離に合わせてレンズを慎重に設計し、GRINレンズは扱いやすく、光学システムに統合できます。 代表的な用途としては、ダイオードレーザの出力をファイバに結合する、レーザー光を検出器に集中、またはレーザー光をコリメートさせることが挙げられます。 ホバイトは、0.25および0.23ピッチのGRINレンズを提供しています。0.25ピッチレンズは、作動距離が0mmで、光ファイバまたはレーザーダイオードのビームコリメートに最適です。 レンズに直接接触することはできません最適なオプションは、0.23ピッチのGRINレンズだろう、彼らは小さな作業距離を持っており、主に目的に焦点を当てるために使用されます。 背中の反射を減らすために、ホバイトは1つの8°くさびした顔と広帯域反射防止コーティングを備えたレンズを提供しています。 必要なGRINレンズが標準品のリストにない場合は、必要なレンズの申請フォームを送信してください。 材質酸化物ガラスの 直径公差+0.005/-0.010mm 有効直径 >70% 厚さ公差± 2.5% 角度付き表面公差±2.5° 作動距離公差±0.01mm 表面品質20-10 S-D 表面図<λ/4 @632.8nm 中央誤差<3アーク分 保護面取り 89% @ 380 nm — 2000 nm ( コーティングなし) 特徴:• ビームコリメーションまたはフォーカスに最適 • レーザー対ファイバーカップリング • ファイバー対ファイバーカップリング • ファイバー間カップリング • ファイバー対検出器カップリング • BBARコーティング • 角度のある端面により背面反射を低減 • ファイバー対検出器カップリング • 低挿入損失 • コリメーション改善 • レンズ用ドロップイン交換
