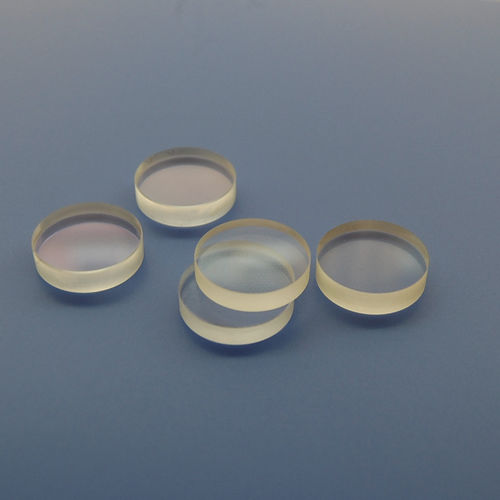

その他の幾何学レンズ

光学ガラス製可視精密

ドラムレンズとハーフドラムレンズは適合ボールレンズです。 ドラムレンズは、軸方向研削によって製造され、したがって球の外側の割合を除去する。 結果として得られるドラムレンズは、扱いやすくなります。 ドラムレンズはグランド外径を有するため、外径がシリンダ形状であるため、光学系への取り付けと位置合わせが容易です。 ドラムレンズの両端の2つの球面レンズ形状は、繊維結合や内視鏡用途に最適です。ハーフドラムレンズは、ドラムレンズが半分にカットされていることを示唆しています。 ハーフドラムレンズは、2つの球面を持つフルドラムレンズを取り、その球面の1つを平坦面に研磨して細長い平坦レンズを製造することによって製造されます。当社のドラムレンズとハーフドラムレンズは、幅広い材料から製造することができます。N-BK7または同等品は、通常、可視アプリケーションで使用されます。 石英およびUVグレードの融合シリカは、185nmまでの深紫外波長で作業する用途に使用されています。これらの材料は、最大2000nmの近赤外波長にも有用です。 Lasfn9、Lasf35、S-Lah65、Lah78など、ショットおよび大原グレードの各種高インデックス材料は、球面収差を最小限に抑え、非常に短い焦点距離で入手できます。
