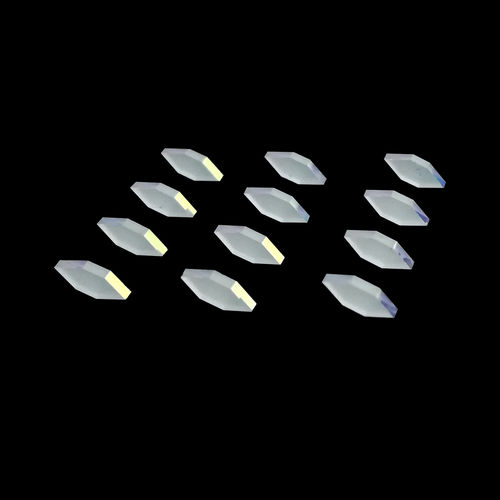

アナモルフィック光学プリズム

溶融シリカBK7オーダーメイド

これらの2つのプリズムは、他の方向に変化することなく、一方向にビームを拡張または収縮させることができる。 入射ビームと2つのプリズムの間の角度を調整することで、ビームの形状を変更することができます。 楕円形のビームを円形のビームに変えることは非常に簡単です。 ビームシェーピングが必要な場合、一対の アナモルフィックプリズムを使用するシステムにはいくつかの大きな利点があります。 •一対のプリズムは、円筒光学系を使用した望遠鏡よりもはるかにコンパクトなパッケージに設計することができます。 •プリズムの位置を調整する能力は、ユーザーが1つの光源から別の光源への変動を補償することを可能にする。 •プリズムは、同等の品質の円筒レンズよりも費用対効果が高い。 素材SF11 寸法公差+0.1/-0.1mm クリア口径> 85％の 角度公差±3アーク最小 表面品質40-20 S-D 表面平坦度<λ/4 @632.8nm 保護面取り<0.25mm×45度 コーティングリクエストに応じて入手可能
