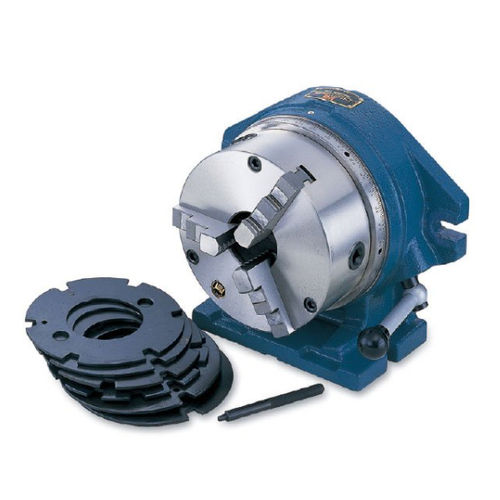

インデクサー CC series

モデルCC-6"、CC-8" シンプルインデキシングスペーサーは、フライス盤、ボール盤、その他インデックス機能を必要とする工作機械に取り付けることができます。CC-6 "およびCC-8 "モデルの3爪チャックは、それぞれ44mmと63mmの大きな貫通穴を備えています。 これらのインデックススペーサーは、水平または垂直の位置で使用できるように設計されています。マスタープレートには24分割のものがあり、インデクサーの内部に固定されています。また、2、3、4、6、8、12分割は、サブプレートを使用することにより可能で、以下の手順で素早く取り付けることができます。 背面カバーを開ける プレートを挿入します。 カバーを閉じる ロックハンドルを緩める 分割ピンを動かしてマスタープレートから離す。 チャックを回します。マスタープレートとサブプレートを合わせると、ピンは自動的にスロットにロックされます。 ロックハンドルを締め、加工に備えます。 備考参考資料として、「取扱説明書」を添付しています。
