汎用割出し台 HCM-2

手動式傾斜工作機械用

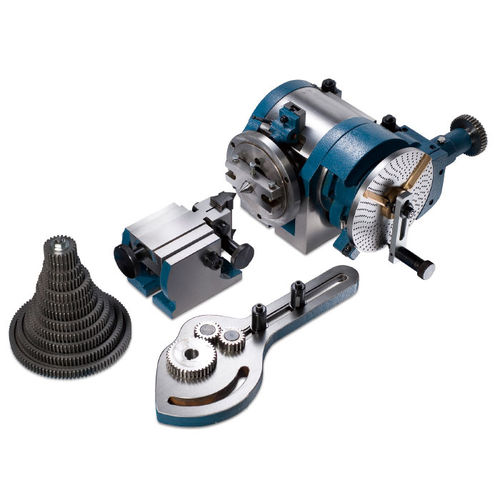

ユニバーサルディバイディングヘッドは、ギアとギア象限を変更することにより、単純な分割とウォームの製造に使用することができます。HOMGEデザインの特徴は、55.5mmのスルーボアとMT6テーパーを採用していることです。さらに、0度から90度まで傾斜させることができます。 スピンドル、ウォーム、ギヤは高級鋼を使用し、焼入れ研削加工を施し、高精度、高耐久性を実現しています。 テールストックはアリミゾ式で剛性が高く、各方向の調整が可能なため、正しいアライメントを実現します。 ウォームとギヤの減速比は40:1で、両面仕切り板が付属しています。 A面は24、25、28、30、34、37、39、41、42、43、B面は46、47、49、51、53、54、57、58、59、62、66の分割が可能です。 チェンジギアは、24、28、32、38、40、44、48、56、64、72、86、100ティースです。このように、非常に広範囲で包括的な割り出しが可能です。 ユニバーサル・デバイディング・ヘッドには、センター、キャリア、チェンジギア、チェンジギア、テールストック、デバイディングプレートが含まれています。
