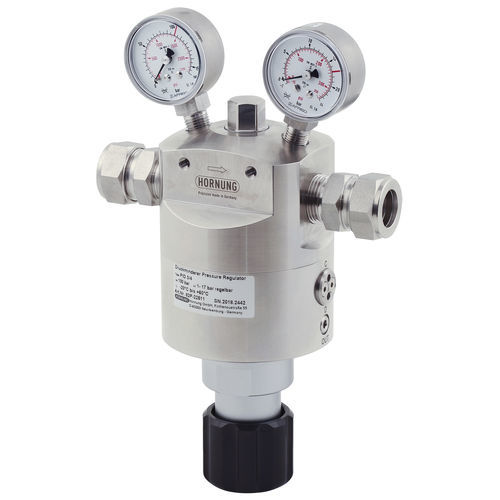

ガス用圧力調整器 PID 3/4

膜ドーム式プラグ

パイロットレギュレータ一体型のドーム圧力レギュレータは、正確なレギュレーションと大きなスループットが特徴です。 ドーム圧力レギュレータは、ドーム圧力と出口圧力間の圧力バランスの原理に従って動作します。 バランスのとれたポペットにより、変動からの大きな独立性が得られます。ドーム圧力調整器が気体の圧力制御に使用される場合、ドーム圧力は入口圧力側のニードル弁で制御できます。 液体の圧力制御のために、ドームは、パイロット圧力調整器によって圧縮空気または窒素で外部から充填されます。 特別な特徴 P.I.D.は、ドーム圧力レギュレータとパイロットレギュレータの利点を1つの完全でコンパクトな圧力レギュレータに統合しています。 この設計は非常に省スペースで、組み立てや取り扱いが簡単です。 ドーム圧力調整器はライン圧力調整器として使用されます。 部品を交換することなく、広い出口圧力範囲に適しています。使用材料に関係なく、様々なガスや液体に使用できます。 圧力レギュレーターの入口には、最大40μのファインフィルターの接続をお薦めします。40μのフィルターを圧力調整器の入口に接続することをお薦めします。後続のコンポーネントとプラントコンポーネントは、個別の安全弁で保護する必要があります。
