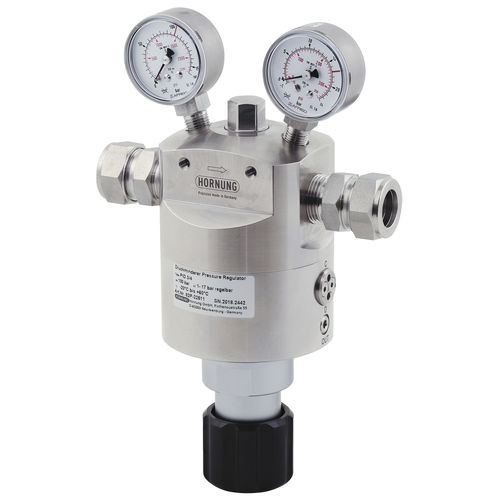

水素用圧力調整器 PIDH 1

膜スプリングドーム式

パイロットレギュレータ一体型のドーム圧力レギュレータは、正確なレギュレーションと大きなスループットが特徴です。 ドーム圧力レギュレータは、ドーム圧力と出口圧力間の圧力バランスの原理に従って動作します。 バランスのとれたポペットにより、変動からの大きな独立性が得られます。 ドーム圧力調整器が気体の圧力制御に使用される場合、ドーム圧力は入口圧力側のニードル弁で制御できます。液体の圧力制御のために、ドームはパイロット圧力レギュレータによって圧縮空気または窒素で外部から充填されます。 特別な特徴 P.I.D.は、ドーム圧力レギュレータとパイロットレギュレータの利点を1つの完全でコンパクトな圧力レギュレータに統合しています。 この設計は非常に省スペースで、組み立てや取り扱いが簡単です。 ドーム型圧力調整器はライン圧力調整器として使用されます。部品を交換することなく、大きな出口圧力範囲に適しています。 使用材料に関係なく、様々なガスや液体に適用できます。 圧力レギュレーターの入口には、最大40μのファインフィルターの接続をお奨めします。圧力レギュレーターの入口には、最大40μのフィルターを接続することをお奨めします。後続のコンポーネントとプラントコンポーネントは、個別の安全弁で保護する必要があります。
