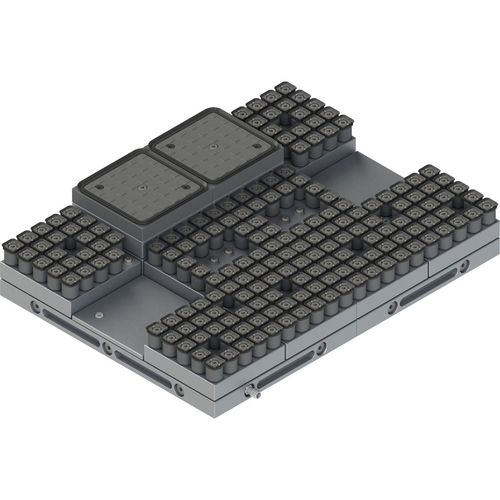

真空締め付けシステム QuadroVac

加工用部品機械加工用モジュール式

QuadroVacは、特に多軸加工が必要な輪郭の強いワークのための革新的なバキュームクランプシステムです。 「QuadroVac」は主に、木材、プラスチック、ガラス、金属製の小型から中型の部品、例えば鋳造部品のフライス加工、ドリル加工、ネジ切り加工に使用されます。また、段差やポケット、切り欠きのある部品にも使用できます。 QuadroVac真空クランプシステムは、その自由な構成により、連続生産にも、頻繁に変更される部品形状の保持にも適しています。 モジュール式で個別に組み合わせ可能な構成 QuadroVacシステムは、例えば300 x 450mmといった様々なフォーマットの真空ベースチャックをモジュール式に組み合わせて構成されています。クランプエレメントは、150 x 150 mmのグリッド状に配置され、クランプするワークの形状に合わせて、個別に配置することができます。 クランプ面が平らなもの、ベースプレートの不要な部分をカバーするもの、ユーザーが希望する高さで平らに加工できるものなど、さまざまなエレメントが用意されています。後者は、クランプされた小型・中型ワークの5面加工において、これまでにないレベルの柔軟性を確保します。 切り欠きを含む5面加工が可能 吸盤による微細なグリッドにより、ワークの輪郭を正確に写すことができます。 素材にやさしい接触面（PVC）。 ラフカット面や未加工のクランプ面にも使用可能。 上下のワーク外形に面取り、R加工、アンダーカットの加工が可能です。 垂直、水平に使用できます。
