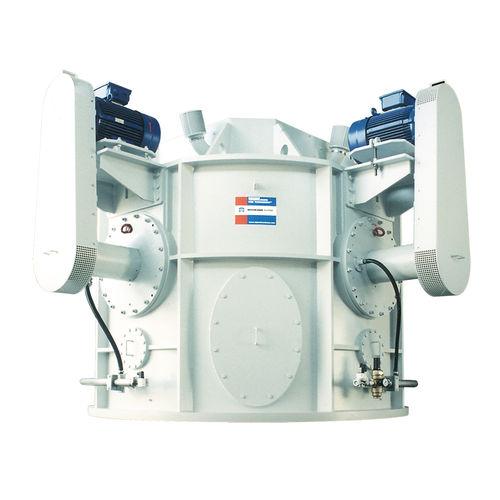

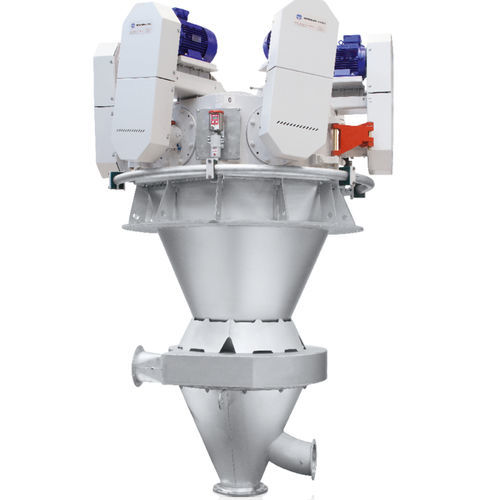

超微粉分級用シングルホイールまたはマルチホイール気流式分級機
d97 = 5 ~ 10 µm の超微粉; NGモデルでは d97 = 2 µm (d50 = 0.3 µm)の微粉が可能
全分離領域でスパッタ・グレインのない運転
粗粉分級機を内蔵し、カットポイントを向上
低摩耗運転モード
動作原理
機内に入った分級空気は、分級ホイール内を求心方向に流れます。その過程で、分級ホイールは供給材料から微粉を抽出し、微粉排出口へ運びます。分級ホイールによって排除された粗い材料は下方に重力で落下します。粗い原料が分級機から排出される前に、残った微粉を除去するために再び空気で集中的に洗浄されるため、概略図に示されている空気経路はかなり単純化されています。その結果、非常にクリーンな粗粉砕物が得られる。
製品はロータリーバルブを介して、または気流式分級機の場合は分級空気に巻き込まれて供給されます。製品の細かさは、周波数変換器を使用した分級ホイール速度の調整によって制御されます。分級ホイールが水平に配置されているため、「難しい」製品でも問題なく処理できます。
特徴
ターボプレックス超微粉分級機ほど、実操業に適合した分級機は他にありません:
シンプルで堅牢な設計により、メンテナンスと保守のコストを削減します。
分級ホイールが水平に配置されているため、磨耗性の高い製品でも磨耗が少なく、長寿命が保証されます。
---
