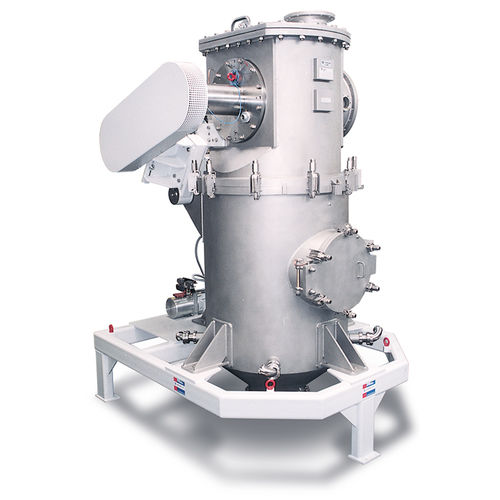

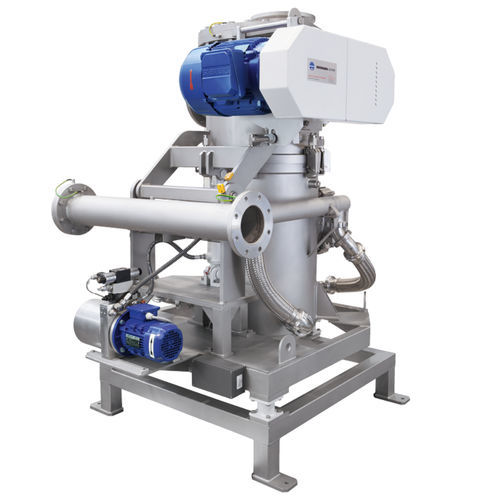

対向噴流粉砕機 AFG

縦型粉末用流動層

流動層対向型ジェットミルは、<5μm～200μmの範囲で急峻な粒度分布とシャープなトップサイズ制限を持つ粉体を製造するためのものです。 粉砕室の外周に配置された粉砕ノズル 分級機のトップセクションに水平に配置された分級ホイール クールでコンタミのない研削 分級機上部はヒンジバックで着脱可能、ミルハウジング内の検査デッキにより清掃が容易 ALPINEは1981年にAFG流動層式対向型ジェットミルを市場に投入し、ジェットミルに革命をもたらしました。それ以来、さまざまな用途で1,000台以上の機械が販売されています。 ジェットミルでは、粉砕はもっぱら噴流中の粒子同士の衝突によって行われます。また、粉砕領域には機械部品がないため、機械の摩耗や製品の汚染が起こりません。そのため、コンタミのない製品が求められる場合には、ジェットミルがよく使われます。 ジェットミリングは、モース硬度1（タルク）からモース硬度10（ダイヤモンド）まで、あらゆる材料の硬度に対応しています。 膨張時には、圧縮された気体に含まれる熱というエネルギーが運動エネルギーに変換される。当初は音速が出口速度の自然な限界でした。しかし、ラバールノズルを使用することで、出口速度を音速以上にすることができます。ラバルのノズルは、最も狭い断面であるノズルスロートの下流で広がる砂時計型の形状が特徴です。
