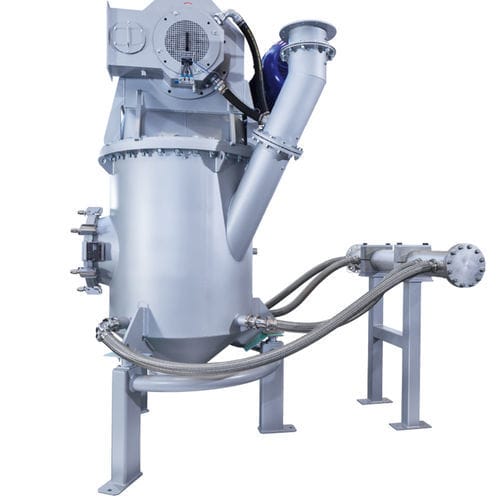

打撃粉砕機 TDG

ダブル

TDGシリーズは、Vorced Fortexテクノロジーに基づく新しいダブルフラッド分級ホイールを備えた流動層対向型ジェットミルの技術的改良版です。これにより、同じ粒度で風量が多い場合、最高の微粉砕値または処理量の増加を実現します。同時に、エネルギー消費量の削減も実現しています。 ジェット粉砕の場合、圧縮されたガスがノズルから噴出する際に、非常に高速に加速されることを利用する。このとき、圧縮されたガスが持つ熱のエネルギーが運動エネルギーに変換され、膨張する。当初、出口速度は音速が限界とされていました。しかし、ラバルノズルを使用することで、出口速度を音速以上まで高めることができます。ラバルノズルの特徴は、断面が最も狭いノズルスロート部の下流で拡がる砂時計型であることだ。ノズルの分岐部分の長さは、使用圧力に合わせて調整されます。20℃、6気圧の圧縮空気がよく使われる。微粉砕する製品が許せば、200℃までの高温ガスを使用することで、処理能力を大幅に向上させ、比粉砕エネルギーを低減させることができます。 粉砕は、噴流中の粒子間衝突の結果であり、特にコアポイント領域（対向する噴流が交差する点）でも行われます。ジェットミルは衝撃式粉砕機で、最大限の微粒化値を得るために使用されます。このような粒子径は、空気分級ステップに関連してのみ得ることができます。
