流量クライオスタット

液体窒素ステンレススチール

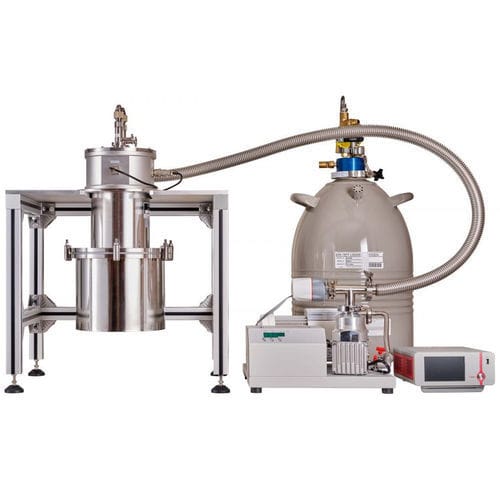

この床置き型クライオスタットは、冷却に貯蔵デュワーからの液体窒素の連続フローを使用し、加熱に抵抗性ワイヤーエレメントを使用する。このシステムは、円筒形の真空チャンバーとその上部に設置された液体窒素容器、温度制御ユニット、ターボ分子ポンプ、自己加圧デュワーという4つの部品から構成されている。 真空チャンバーの外装はステンレス製で、内部は銅製である。真空チャンバー内部には、ワイヤー加熱エレメント、センサー固定装置、サンプルホルダーがあり、上面のボルト接続を解除し、円筒形のチャンバー壁を下方に引き下げることでアクセスできる。センサーケーブルのフィードスルーは上側にあり、液体窒素容器をバイパスし、ハーメチックフィードスルーを介して終端する。真空チャンバーの温度は-195℃（78 K）まで達することができ、温度安定性は±0.1℃（±0.1 K）である。 このクライオスタットは、当社のカプトンまたはテフロン絶縁Hot Disk®またはHot Stripセンサーと当社の細径シリコンクラッドケーブルとの使用を想定しており、センサーリード線を通して真空チャンバーに漏れる熱を最小限に抑えます。 真空チャンバーの最初の真空排気と、デュワーから窒素容器への窒素フローオンは手動で行われます。真空チャンバーの温度は、その後ワイヤーヒーティングエレメントによって制御されますが、これはUSB通信を介してホットディスクデスクトップアプリによって自動的に行われます。Hot Diskデスクトップアプリは、複数のチャンバー温度でHot Disk装置による一連の測定を自動的に実行するようにプログラムすることができます。
