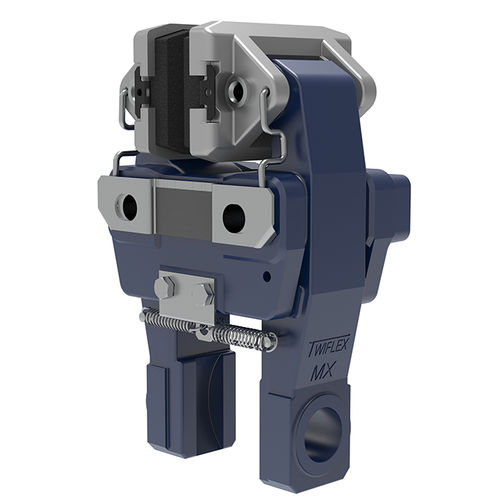

ディスク式ブレーキキャリパー MX series

空圧式

Twiflex MX13、MX25、MX30、MX40シリーズのディスクブレーキキャリパーは、それぞれ厚さ12.7mm、25.4mm、30mm、40mmのディスクでの使用に適しています。SMXキャリパーは、厚さ12.7mmのディスクでの使用にのみ適しています。ディスクの最小直径は300mmです。 MX / SMXキャリパーは、Twiflexシリーズのスラスターのいずれかと一緒に使用でき、均一なパッ​​ド摩耗を保証する特許取得済みのリンクメカニズムを備えています。 通常、ディスクごとに1つまたは2つのキャリパーが使用されますが、ディスクのサイズによっては数が増える場合があります。ブレーキはディスクの周囲に任意の角度で配置できますが、理想的には水平に（つまり、3時または9時の位置に）取り付ける必要があります。キャリパーの取り付け角度が水平から10°を超える場合、または垂直シャフトの用途では、傾斜した取り付けキットまたはイコライジングリンクを取り付ける必要があります。さまざまなブレーキディスクがHowdonから入手できます（ディスクおよびハブアセンブリを参照）。 空気圧操作には、乾燥した、ろ過された、潤滑されていない圧縮空気を使用してください。空気圧ブレーキには、手動または空気圧または電気信号によって操作される制御バルブが必要です。 グラフに示されている定格は、公称摩擦係数μ= 0.4の、完全にベッドに取り付けられ、調整されたブレーキパッドに基づいています。ハウドンディスクブレーキは、Twiflexアスベストフリーブレーキパッドと一緒に使用する必要があります。
