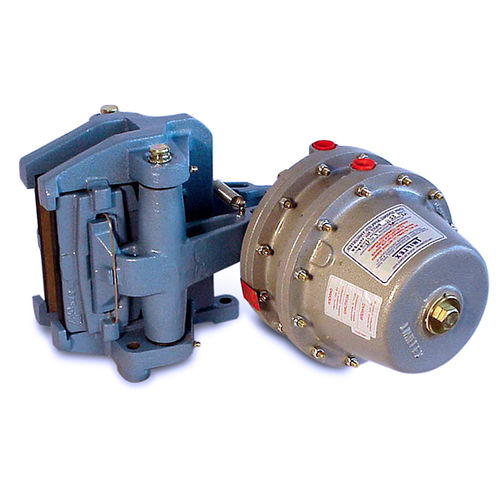

ディスク式ブレーキキャリパー GMR series

空圧式

ツイフレックスGMRブレーキキャリパーとスラスター ディスクブレーキキャリパーのTwiflex GMRシリーズとGMR40シリーズは、それぞれ厚さ25.4mm、40mmのディスクに適しています。最小ディスク径は610mmです。 通常は1枚のディスクにつき1～2枚のキャリパーが使用されますが、ディスクサイズによってはその数を増やすこともできます。ブレーキはディスクの外周のどのような角度で配置しても構いませんが、理想的には水平方向（3時または9時の位置）に取り付けてください。キャリパーの取り付け角度が水平から10°を超える場合、または垂直シャフトの場合は、傾斜取り付けキットを装着する必要があります。ブレーキディスクはTwiflexから入手可能です（ディスクとハブアセンブリを参照）。 空圧操作には、乾式、フィルター付き、無潤滑の圧縮空気を使用してください。空圧ブレーキには、手動で操作するか、空圧信号または電気信号で操作するコントロールバルブが必要です。 グラフに示されている定格は、公称摩擦係数μ=0.4のブレーキパッドを完全に埋め込んで調整した場合のものです。Twiflexディスクブレーキには、Twiflexアスベストフリーブレーキパッドを使用する必要があります。
