ケーブルリール

クレーン用電動式固定型

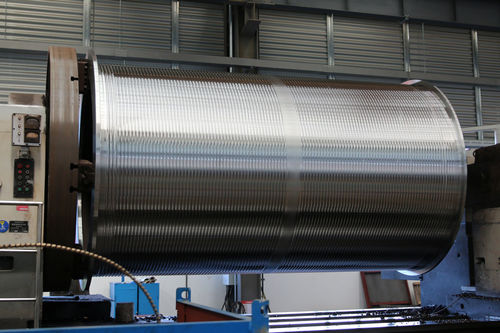

1.ワイヤロープリール/ドラムウインチや電気ホイストとしてワイヤーロープを巻き取るためのクレーンアクセサリー。 2.ドラムユニットは、ドラム、シャフト、ギアホイール、ハブ、ベアリングボディとベアリングで構成されています。 3.ワイヤーロープのドラムの材料は通常HT20-40鋳鉄、ZG25,ZG35またはQ235B,Q345B溶接鋼板に劣らず、特別なニーズのための材料であることもできます。 4.ワイヤーロープのドラム単位は高性能を必要とする大きいトン数のクレーン機械に適用します。 安全性 1.単層巻ドラムの表面に円弧状の螺旋溝を入れることにより、ワイヤロープとドラム本体との接触面積を大きくし、ドラム上のワイヤロープの巻取り位置を固定することで、隣接するワイヤロープ同士の擦れによる影響を回避します。 2.多層巻ドラムのドラム胴の表面は、通常、螺旋溝のない平滑面であり、ドラム胴の両端には、ワイヤロープの抜けを防止するためのフランジが設けられている。欠点は、ワイヤロープが密に配置され、層が積み重なって互いに擦れ合い、ワイヤロープの寿命に大きな影響を与えることである。リールの構造寸法の中で、ワイヤーロープの寿命に影響する重要な寸法は、リールの計算直径である。
