電動式クレーン制御ユニット 4010

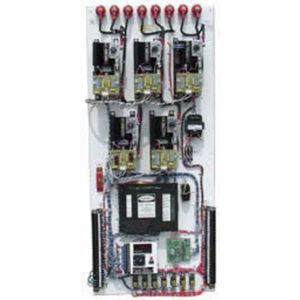

タイプ4010 ACクレーントラベルコントローラ、反転/プラグ接続 シンプルで理解しやすいシステムで、あらゆるタイプのクレーンのトラベルモーションの反転ドライブに使用される巻線ロータモータの加速とプラギングをスムーズ、時間または周波数応答で制御します。モータは、回路内のすべてのロータ抵抗で始動されます。コントローラのコンタクタは、マスタースイッチの制御の下で、時間または周波数応答ステップで外部ロータ抵抗を短絡し、滑らかで急速な加速を提供します。反転時には、周波数に敏感なプラギング・リレーが、モーターが実質的に静止するまで、これらの2次抵抗コンタクターがすべて閉じるのを防ぐ。4010型反転プラギング・コントロール・パネルは、クレーン・ブリッジまたはトロリー・トラベル・ドライブのAC巻線ロータ・モータでの使用に適しています。これらのパネルは、非オーバーホールのあらゆる反転ドライブにも使用できます。パネルは、別個のACまたは整流器操作のDCブレーキとの使用に適しています：NEMAサービスクラスI、CMAAサービスクラスA1、C、D、E、F。
