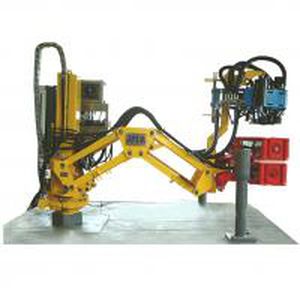

アイアン・ラフネック STG

アイアンラフネックは、現在最も進んだ可変トルク式の回転装置です。ドリルパイプやケーシングパイプの接続部のメイクアップやブレイクアウト、その他のパイプハンドリング作業に使用され、生産効率と安全性を大幅に向上させることができます。現代の掘削・ワークオーバー作業の重要な自動化装置の一つである。 主な技術仕様 1.機械的特性 (1)チューブラー接続部の外径寸法108～216mm（4 1/4″～8 1/2″）。 (2）回転数：80RPM (3) スピントルク3050Nm (最大メイクアップ・トルク：81350Nm (5）最大ブレークアウトトルク：108500Nm (6) 接続高さ範囲765～1725 mm（30～68インチ） (7）水平移動量：1400 mm (8) 垂直方向の移動量：960mm（38インチ） 2.油圧ステーションの関連パラメータ (1) 使用電圧AC380V（±10） (2) 最大作業電流：130A (3) 制御モード：手動/自動スイッチ (4) 最大システム動作圧力：25MPa 3.環境パラメータ (1)働く温度: -20-70℃の (2）防水等級: IP65 (3）防爆等級: EXd BT4 特徴 1.トルク調整機能 2.設定したトルクで自動的にメイクアップとブレイクアウトを行うことができます。 3.安定した安全で信頼性の高い動作を実現します。
