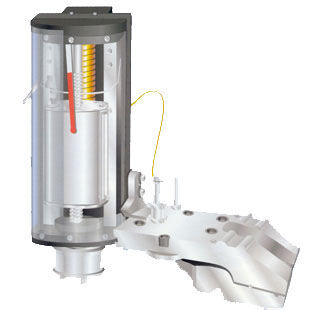

機械式動力計 CY611

CY611型ダイナモメーター 用途 CY611型ダイナモメータは、ポンプユニットの運転状況を検査することができます。動力計のダイアグラムには、ポンプユニットのストロークの応力変化曲線が記録されています。ポンプユニットの様々な運転状況をダイナモメータ・ダイアグラムに基づいて分析することができます。 仕様 器械の3つのサポートの圧力範囲の比例関係は1:0.75:0.53である。 器械を作動させるために、次によって行って下さい。 ブルドン管の校正圧力が6MPaの場合、応力測定範囲は48KNを超えないようにしてください。 ブルドン管の校正圧力が10MPaの場合、応力測定範囲は80KNを超えてはいけません。 駆動輪を交換する際、ダイナモメータの減速比は1:15、1:30、1:45の3種類があります。 水力で駆動するダイヤフラム。厚さ0.15mm、直径61mmのPh-Cu膜が使われている。 寸法 Dynamometer:270×275×100(mm) ケース：320×350×120(mm)
