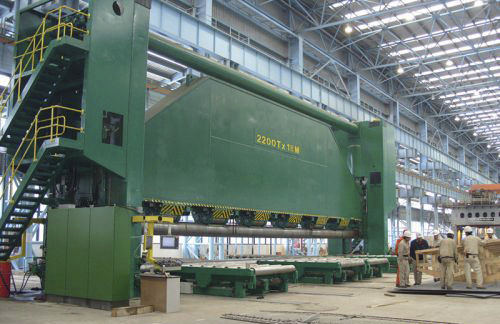

ローラー3本板材曲げ加工機 3R-T

油圧式

造船用三本ローラプレートベンダーは、主に円弧形状の船体の生産に適用されます。顧客の要求に基づいて、それは対称または非対称パターンのどちらかで設計することができる。上部のローラーの上の部分は鋼鉄によって作られる十字のビームによって構成されます。また、上部ローラーとクロスビームおよび下部ローラーの底部の間には、ローラーの強度を向上させ、3つのローラーの同期駆動を実現するために、プレートベンダーに多数のキャリアローラー群が設置されています。 用途 油圧プレートベンダーは、石油、化学工業、セメント、ボイラー、造船、航空、水利、送電塔などで広く使用されています。 機能 三本ローラー式プレートベンダーは、プレート圧延と曲げの両方の機能を備えており、特にビルジのアークシアーストレーキと溝付きハッチを押すためのもので、船尾とエンジンルームの周りのアークアウターストレーキにも使用できます。 構成部品と利点 1.個別ロール駆動： これにより、機械的な干渉が回避され、作業ロールの寿命が延び、ワークの表面品質が向上します。 2.屈曲補正： 上ビームと上バックアップローラー、または下ビームと下バックアップローラーの間に調整可能なバックアップロール装置があります。造船用ベンディングマシンは、プランジャー式シリンダーによって駆動され、圧延変形を補正します。変形性能曲線によって設定された補正は、異なる厚さと幅の板を加工する間、ワークピースの高い真直度を保証します。
