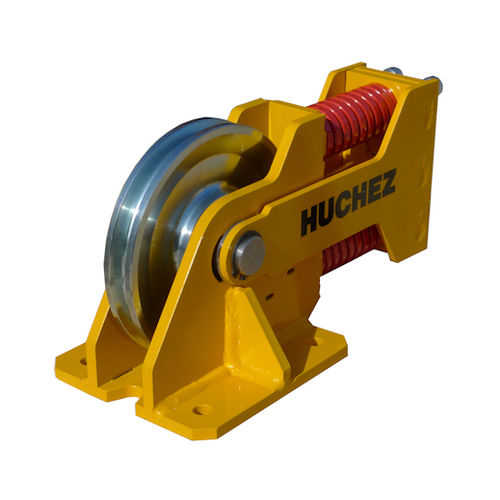

溝付き滑車

ケーブル用

電気機械式過負荷検出機能を備えたこのプーリーは、あらゆる分野（建設、工業...）の多くのウインチアプリケーションに対応するシンプルで堅牢な装置です。 - 簡単なインストール - 屋外での使用 - 10°C / +50°C. - 電気機械式です。シンプルなスイッチとして動作します。IP67接点です。 - 設定範囲。設定範囲：公称負荷の110～125 - 工場校正。 使用方法 - プーリーは、接触センサー（6 mm ストローク）によりワイヤーロープの過負荷を検知します。 - 定格荷重以下では、プーリーは1つ（または複数）のプレストレストスプリングで保持されます。この力以上になると、プーリーが動き、スプリングを圧縮してセンサーに接触します。 - スプリングの初期設定とトリガー力は工場で設定されています。 - 検出は公称荷重の110～125%の間で行われます。 - トリガリングは、2つの滝の間の力に依存します（一方の滝は常にスプリングに沿っています）。 - この角度が90°の場合、トリガ力は1回の落下での力と比較されます。 - この角度が180°の場合、トリガー力は2つの滝の力と比較されます。 - 90°の場合は85°から95°まで、180°の場合は160°から200°まで許容されます。95%以上の精度を得るためには、これらのワイヤーロープの角度に注意する必要があります。 技術的特性 装着プーリー 100 kg ネジ径 mm - 133 ワイヤーロープ強度（角度b/2落下）kg、180°～50 ワイヤーロープ強度（角度b/2落下）kg、90°～100
