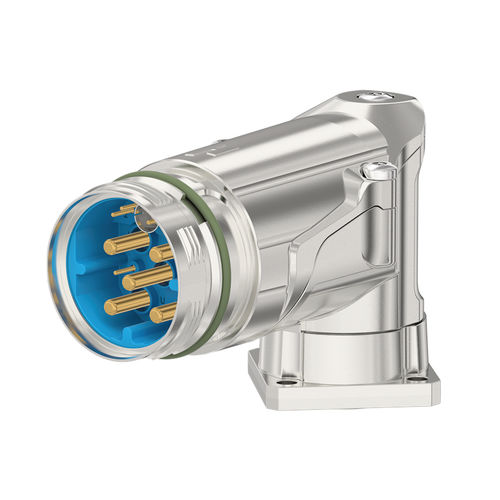

ハイブリッドコネクター 7.749.06 series直角円形圧着
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ハイブリッド
- 形状
- 直角, 円形
- 接続タイプ
- 圧着, 差し込み式, フランジ取り付け
- サイズ
- M40
- 電気的特性
- 絶縁
- 材質
- 亜鉛圧力鋳造
- 製品用途
- 筺体用, ケーブル, 雄ねじ用, パネル
- 保護クラス
- IP67, IP69K
- 一次電流
最大: 55 A
最少: 1.2 A
- 電圧
最大: 600 V
最少: 30 V
- 使用温度
最大: 125 °C
(257 °F)最少: -40 °C
(-40 °F)
詳細
ハウジングタイプ - パネルアングル
ハウジング材質 - 亜鉛ダイカスト
素材ハウジング表面 - 青色不動態化処理
インサート - ピン
バージョン - ライトアングル,TWILOCK-S
外ねじプラグイン側 - M40 x 1.5
TWILOCK ネジ - M40 x 1,5
シールド - シールドなし
シールタイプ - Oリング
材質シール/Oリング - FKM (FPM)、
HNBR
回転可能 - 330
パネルホール - Ø 32 + 0.1 mm
フランジ - 40 x 40 mm
穴間隔 - 30 mm
穴径 - 4 x Ø 4,5 mm
長さ（L） - 103 mm
六角レンチ/トルクス - T20
レンチサイズ（SW1/SW2） - / mm
保護等級 - 3
保護等級 - IP 67,IP 69 K
接続特性 - 圧着
極数 - 13
極数 - 13 極数 - 2 + 6 + 4 + PE
カラーイーサネット - 白
カラーコンタクト挿入部 - 青
絶縁体材質 - PBT
イーサネット挿入部材質 - PA 6
接点データ数 - 2
接点信号数 - 6
---
